Detail produk:
|
| tegangan normal: | 12-24KV | arus normal: | 630-2000A |
|---|---|---|---|
| Pemecahan: | maks 25KA | Jenis: | dapat ditarik/diperbaiki |
| Asli: | Zhengzhou, CINA | Pabrik: | KNKONG-LISTRIK |
| Menyoroti: | Pemutus Sirkuit Vakum Tiang Tertanam,Modular Pemutus Sirkuit DC Vakum 2000A,Pemutus Sirkuit DC Tetap 25KA |
||

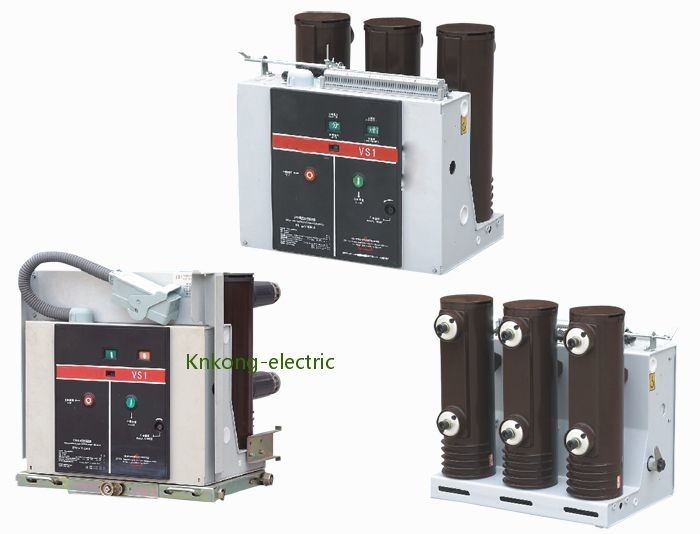

VS1 seri tertanam pemutus sirkuit vakum tipe Pole dengan desain modular OEM tersedia
Tegangan: 12-24KV
Saat ini: 630-2000A
Arus pemutusan: MAX 25KA
Jenis: dapat ditarik/Tetap
Ikhtisar produk
Pemutus sirkuit vakum VS1 kami dikembangkan secara independen oleh Knkong-electric.
Penyangga rem berperforma tinggi dapat secara signifikan mengurangi amplitudo overshoot dan rebound yang disebabkan oleh kontak bergerak dari pemutus sirkuit vakum VS1 selama pemutusan, dan menghindari overshoot dari kontak bergerak yang menyebabkan kelelahan parsial dan daya tahan bellow pengganggu vakum.
Parameter teknik
| Tidak. | Barang | Satuan | Parameter | ||||||
| 1 | Nilai tegangan | KV | 12 | ||||||
| 2 | Frekuensi yang dinilai | Hz | 50/60 | ||||||
| 3 |
Tingkat isolasi terukur |
1 menit frekuensi daya menahan tegangan (rm s) |
KV |
42 (fase-ke-fase, fase-ke-bumi) 48 (melintasi jarak isolasi) |
|||||
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi) 85 (melintasi jarak isolasi) |
||||||||
|
4 |
Nilai saat ini |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Nilai arus putus hubung singkat |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Nilai tahan arus pendek | 20 | 25 | 31.5 | 40 | ||||
| 7 | Nilai arus penandaan hubung singkat | 50 | 63 | 80 | 100 | ||||
| 8 | Nilai puncak menahan arus | 50 | 63 | 80 | 100 | ||||
| 9 | Nilai durasi korsleting | S | 4 | ||||||
| 10 | Urutan operasi yang dinilai | O-0.3sO/C-180s-O/C | |||||||
| 11 | Waktu putus arus hubung singkat terukur | Waktu | 30/20 kali (40KA) | ||||||
| 12 | Daya tahan mekanik | ops | 20000 | ||||||
| 13 | Nilai arus pemutusan bank kapasitor tunggal |
A |
630 | ||||||
| 14 | Nilai arus pemutusan kapasitor bank back-to-back | 400 | |||||||
| 15 | Arus pemutusan gangguan arde ganda | 27.4 | |||||||
| 16 | Erosi kontak maksimum yang diijinkan |
mm |
3 | ||||||
| 17 | Jarak antara kontak terbuka | 10±1 | |||||||
| 18 | Lebih dari stroke | 3,5 ± 0,5 | |||||||
| 19 | Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 | ||||||
| 20 | Durasi bouncing dari penutupan kontak | 2 | |||||||
| 21 | Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 | ||||||
| 22 | Kecepatan pembuatan rata-rata | 0,8±0,2 | |||||||
| 23 | Meluangkan waktu |
MS
|
100 | ||||||
| 24 | Waktu berbuka | 50 | |||||||
|
25 |
Resistansi setiap sirkuit utama fase |
μ Ω |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A~2000A | 35 | ||||||||
| 2500A | 25 | ||||||||
| 26 | Amplitudo bouncing pemecah kontak | mm | 2 | ||||||
|
27 |
Tegangan operasi terukur | Tegangan operasi terukur (V) AC/DC |
V |
24* | 110 | 220 | |||
| Lingkup tegangan operasi normal | Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan | ||||||||
| 28 | Nilai tegangan motor penyimpanan energi | V | AC110/220, DC110/220 | ||||||
| 29 | Waktu penyimpanan energi | S | 15 | ||||||
