Detail produk:
|
| Bahan: | Metalclad Tertutup | Warna: | Abu-abu |
|---|---|---|---|
| Tegangan: | 3,6 ~ 24kV, 3P, AC50 / 60Hz | ARUS: | 630A 1250A 2000A |
| Pabrik: | KNKONG | OEM / ODM: | Pertanyaan melalui email |
| Menyoroti: | KYN28A-12 3 Phase Switchgear,Standar IEC Untuk Mv Switchgear,24kV 3 Phase Switchgear |
||

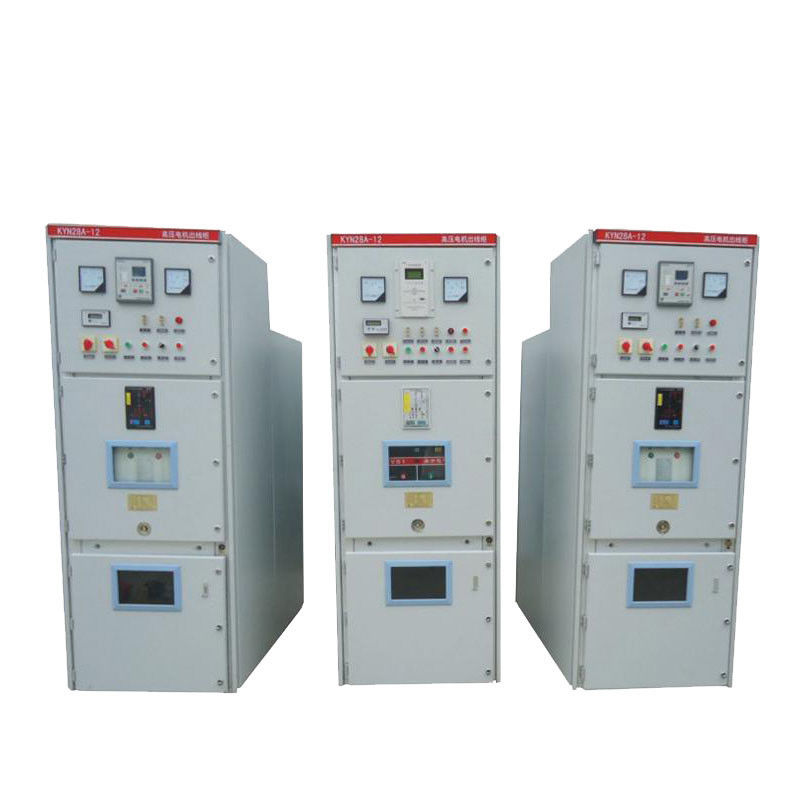

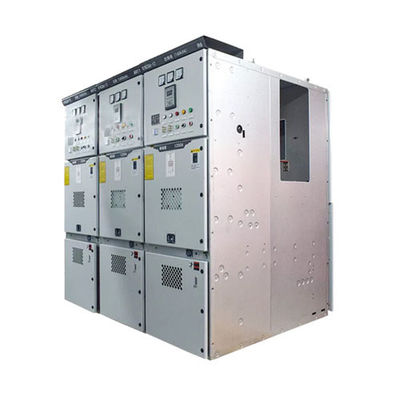

KYN28A-12 Metalclad Enclosed Withdrawable IEC standard Medium Voltage switchgear
Umum
KYN28 indoor metal-clad switchgear adalah perangkat distribusi daya lengkap untuk 3,6 ~ 24kV, 3-fase AC50 / 60Hz, sistem penampang bus tunggal dan bus tunggal.Ini terutama digunakan untuk transmisi daya generator menengah / kecil di pembangkit listrik;penerimaan daya, transmisi untuk gardu induk dalam distribusi daya dan sistem tenaga pabrik, tambang dan perusahaan, dan memulai motor tegangan tinggi besar, dll., untuk mengontrol, melindungi, dan memantau sistem.Switchgear memenuhi IEC, GB3906-91. Selain digunakan dengan pemutus sirkuit vakum VS1 domestik, switchgear juga dapat digunakan dengan VD4 dari ABB, 3AH5 dari ZN65A domestik Siemens, dan VB2 dari GE, dll., Ini benar-benar merupakan kekuatan perangkat distribusi dengan kinerja yang baik.
Untuk memenuhi persyaratan pemasangan di dinding dan pemeliharaan ujung depan, switchgear dilengkapi dengan trafo arus khusus, sehingga operator dapat memelihara dan memeriksanya di depan bilik.
Lingkungan layanan
1. Suhu udara: -25 ℃ ~ + 40 ℃
2. Kelembaban: Kelembaban rata-rata bulanan 95%;Kelembaban rata-rata harian 90%.
3. Ketinggian: ≤ 2500m
4. Udara ambien tampaknya tidak tercemar oleh gas korosif dan mudah terbakar, uap dll.
5. Tidak ada goyangan kekerasan yang sering terjadi
Teruji sepenuhnya
Switchgear telah menjalani semua pengujian yang disyaratkan oleh Standar internasional (IEC).Setiap unit switchgear menjalani pengujian rutin di pabrik sebelum pengiriman.Pengujian ini dimaksudkan untuk memberikan pemeriksaan fungsional switchgear berdasarkan karakteristik spesifik dari setiap instalasi.
Data teknis
| Tidak. | Barang | Satuan | Parameter | ||
| 1 | Tegangan terukur | kV | 3,6 ~ 24 | ||
| 2 | Frekuensi yang dinilai | Hz | 50/60 | ||
| 3 | Nilai saat ini | SEBUAH | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Cabang busbar Nilai arus | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Busbar utama Arus terukur | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
Frekuensi daya 1 menit menahan tegangan |
basah | KV | 38 | 50/60 |
| kering | 48 | 60/65 | |||
| 7 | Impuls petir menahan tegangan | kV | 75 | 95/125 | |
| 8 | Nilai arus pemutusan hubung singkat (puncak) | KA | 40/50/63/80/100 | ||
| 9 | Waktu singkat menahan arus (4s) | 20/25 / 31.5 / 40 | |||
| 10 | Jenis perlindungan | IP4X untuk perumahan | |||
Pelanggan harus menawarkan informasi berikut untuk pemesanan:
1. Diagram pengkabelan Loop sirkuit Utama dan Persyaratan Teknis Khusus;
2. Rencana Pengaturan Pemasangan Panel Saklar;
3. Spesifikasi komponen di dalam panel sakelar dan diagram skema loop bantu dan diagram loop kontrol.
4. Dokumen tertulis lainnya yang dipersyaratkan secara khusus.
5. SLD (Gambar Garis Tunggal)
Knkong Electric menyediakan switchgear 11KV sesuai dengan kebutuhan pelanggan, kirimkan SLD kepada kami kemudian Kami dapat menerapkannya 100%. Switchgear 11KV adalah produk internasional terlaris kami, dengan pemutus sirkuit vakum yang dikembangkan secara independen di China VS1 yang memungkinkan kami bersaing dengan produk Eropa di pasar internasional.
