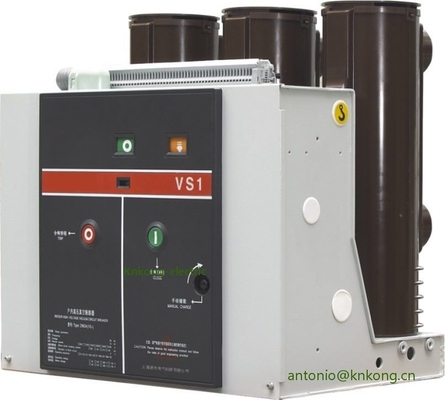

Indoor Switchgear Fixed Type 12KV Circuit Breaker 20KA Breaking

Indoor Switchgear Fixed Type 12KV Circuit Breaker 20KA Breaking
Indoor Switchgear Fixed Type 12KV Circuit Breaker 20KA Breaking

Gambar besar :  Indoor Switchgear Fixed Type 12KV Circuit Breaker 20KA Breaking

Detail produk:
Tempat asal: CINA
Nama merek: KNKONG
Sertifikasi: CB,ISO,IEC
Nomor model: VS1-12
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Kemasan rincian: Kemasan standar ekspor
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 1000 Unit per bulan
Kontak

Indoor Switchgear Fixed Type 12KV Circuit Breaker 20KA Breaking

Deskripsi
Menjalankan Tegangan: 12KV biasa Berjalan Saat Ini: 1250A biasa
Arus putus: 25KA Jenis: dapat ditarik
Standar: IEC GB CCC Pabrik: KNKONG
Cahaya Tinggi:

Pemutus Sirkuit VCB Switchgear Dalam Ruangan

,

Pemutus Sirkuit 12KV Tipe Tetap

,

Pemutus Sirkuit yang Dapat Ditarik 20KA

Switchgear dalam ruangan Seri VS1 menggunakan pemutus sirkuit vakum pemutus 20KA tipe tetap

Tegangan: 12KV biasa

Saat ini: maks 2000A

Arus pemutusan: 20KA

Jenis: Tetap

Jarak fase: 205mm



Ikhtisar produk

Pemutus sirkuit vakum dalam ruangan seri VS1 yang diproduksi oleh KNKONG-ELECTIRC digunakan untuk peralatan switchgear AC 50/60Hz tiga fase 12kV, 24KV.Ini digunakan untuk perlindungan dan pengendalian perusahaan industri dan pertambangan dan peralatan gardu induk.
Mekanisme pegas VS1 dirancang sebagai kerangka independen modular, yang sering dipasang di kabinet sakelar KYN28-12 (24).



Parameter teknik

Tidak. Barang Satuan Parameter
1 Nilai tegangan KV 12
2 Frekuensi yang dinilai Hz 50/60
3



Tingkat isolasi terukur

 1 menit frekuensi daya menahan tegangan (rm s)



KV

42 (fase-ke-fase, fase-ke-bumi)

48 (melintasi jarak isolasi)
Impuls pencahayaan menahan tegangan (puncak)

75 (fase-ke-fase, fase-ke-bumi)

85 (melintasi jarak isolasi)





4





Nilai saat ini





SEBUAH

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Nilai arus pemutus hubung singkat



KA

 20 25 31.5 40
6 Nilai tahan arus pendek 20 25 31.5 40
7 Arus penandaan hubung singkat terukur 50 63 80 100
8 Nilai puncak menahan arus 50 63 80 100
9 Nilai durasi korsleting S 4
10 Urutan operasi yang dinilai   O-0.3sO/C-180s-O/C
11 Waktu putus arus hubung singkat terukur Waktu 30/20 kali (40KA)
12 Daya tahan mekanik operasi 20000
13 Nilai arus pemutusan bank kapasitor tunggal



SEBUAH

 630
14 Nilai arus pemutusan kapasitor bank back-to-back 400
15 Arus pemutusan gangguan arde ganda 27.4
16 Erosi kontak maksimum yang diijinkan



mm

 3
17 Jarak antara kontak terbuka 10±1
18 Lebih dari stroke 3,5 ± 0,5
19 Non-simultanitas pembukaan dan penutupan 3-fase

MS



 2
20 Durasi bouncing dari penutupan kontak 2
21 Kecepatan putus rata-rata (penghancuran instan 6mm)

MS



 1.1±0.2
22 Kecepatan pembuatan rata-rata 0,8±0,2
23 Meluangkan waktu

MS



 100
24 Waktu berbuka 50





25



Resistansi setiap sirkuit utama fase



μ Ω.

 630A 50
1250A 45
1600A~2000A 35
2500A 25
26 Amplitudo bouncing pemecah kontak mm 2



27

 Nilai tegangan operasi Tegangan operasi terukur (V) AC/DC



V

 24* 110 220
Lingkup tegangan operasi normal Pembukaan: 65% -120% tegangan pengenal, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan
28 Nilai tegangan motor penyimpanan energi V AC110/220, DC110/220
29 Waktu penyimpanan energi S 15



Indoor Switchgear Fixed Type 12KV Circuit Breaker 20KA Breaking 0
