Detail produk:
|
| Tegangan kerja: | 12KV atau 24KV | Bekerja Saat Ini: | maks 2000A |
|---|---|---|---|
| Arus putus: | 25KA | Jenis: | dapat ditarik/diperbaiki |
| Jarak fase: | 205-310mm | Merek: | KNKONG-LISTRIK |
| Menyoroti: | 25KA Pemutus Sirkuit Tetap,Pemutus Sirkuit Tetap VCB,Pemutus Sirkuit Tetap Jarak Fase 205mm |
||

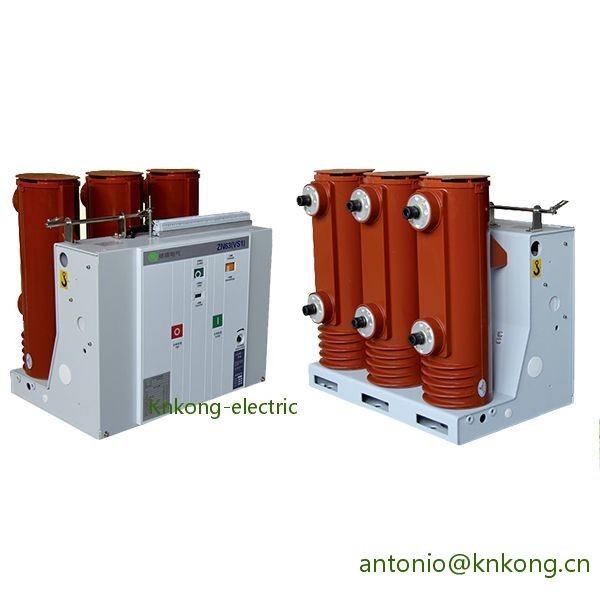

VS1-12 VCB 25KA Memutus pemutus sirkuit dalam ruangan tetap dengan jarak fase 205mm
Tegangan: 12-24KV
Saat ini: maks 2000A
Arus pemutusan: maks 25KA
Jenis: Tetap
Jarak fase: 205-310mm
Ikhtisar produk
Kondisi layanan normal
| Ketinggian | 1000m | |
| Suhu sekitar | Maks | +40 |
| min | -15℃ | |
|
Kelembaban lingkungan: Kelembaban rata-rata maksimum |
24 jam 95% | |
| 1 bulan 90% | ||
| Tekanan uap air maksimum | 24 jam 2.2kpa | |
| 1 bulan 1.8kpa | ||
Parameter teknik
| Tidak. | Barang | Satuan | Parameter | ||||||
| 1 | Nilai tegangan | KV | 12 | ||||||
| 2 | Frekuensi yang dinilai | Hz | 50/60 | ||||||
| 3 |
Tingkat isolasi terukur |
1 menit frekuensi daya menahan tegangan (rm s) |
KV |
42 (fase-ke-fase, fase-ke-bumi) 48 (melintasi jarak isolasi) |
|||||
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi) 85 (melintasi jarak isolasi) |
||||||||
|
4 |
Nilai saat ini |
SEBUAH |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Nilai arus pemutus hubung singkat |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Nilai tahan arus pendek | 20 | 25 | 31.5 | 40 | ||||
| 7 | Arus penandaan hubung singkat terukur | 50 | 63 | 80 | 100 | ||||
| 8 | Nilai puncak menahan arus | 50 | 63 | 80 | 100 | ||||
| 9 | Nilai durasi korsleting | S | 4 | ||||||
| 10 | Urutan operasi yang dinilai | O-0.3sO/C-180s-O/C | |||||||
| 11 | Waktu putus arus hubung singkat terukur | Waktu | 30/20 kali (40KA) | ||||||
| 12 | Daya tahan mekanik | operasi | 20000 | ||||||
| 13 | Nilai arus pemutusan bank kapasitor tunggal |
SEBUAH |
630 | ||||||
| 14 | Nilai arus pemutusan kapasitor bank back-to-back | 400 | |||||||
| 15 | Arus pemutusan gangguan arde ganda | 27.4 | |||||||
| 16 | Erosi kontak maksimum yang diijinkan |
mm |
3 | ||||||
| 17 | Jarak antara kontak terbuka | 10±1 | |||||||
| 18 | Lebih dari stroke | 3,5 ± 0,5 | |||||||
| 19 | Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 | ||||||
| 20 | Durasi bouncing dari penutupan kontak | 2 | |||||||
| 21 | Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 | ||||||
| 22 | Kecepatan pembuatan rata-rata | 0,8±0,2 | |||||||
| 23 | Meluangkan waktu |
MS
|
100 | ||||||
| 24 | Waktu berbuka | 50 | |||||||
|
25 |
Resistansi setiap sirkuit utama fase |
μ Ω. |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A~2000A | 35 | ||||||||
| 2500A | 25 | ||||||||
| 26 | Amplitudo bouncing pemecah kontak | mm | 2 | ||||||
|
27 |
Nilai tegangan operasi | Tegangan operasi terukur (V) AC/DC |
V |
24* | 110 | 220 | |||
| Lingkup tegangan operasi normal | Pembukaan: 65% -120% tegangan pengenal, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan | ||||||||
| 28 | Nilai tegangan motor penyimpanan energi | V | AC110/220, DC110/220 | ||||||
| 29 | Waktu penyimpanan energi | S | 15 | ||||||
