Detail produk:
|
| Tegangan Normal: | 12KV | Arus Normal: | 630-2000A |
|---|---|---|---|
| Arus putus: | 20-25KA | Jenis: | dapat ditarik |
| Asli: | Cina | Pabrik: | KNKONG-LISTRIK |
| Menyoroti: | Pemutus Sirkuit Vakum yang Dapat Ditarik,Pemutus Sirkuit Vakum 12KV,Pemutus Sirkuit Vakum Termodulasi 25KA |
||

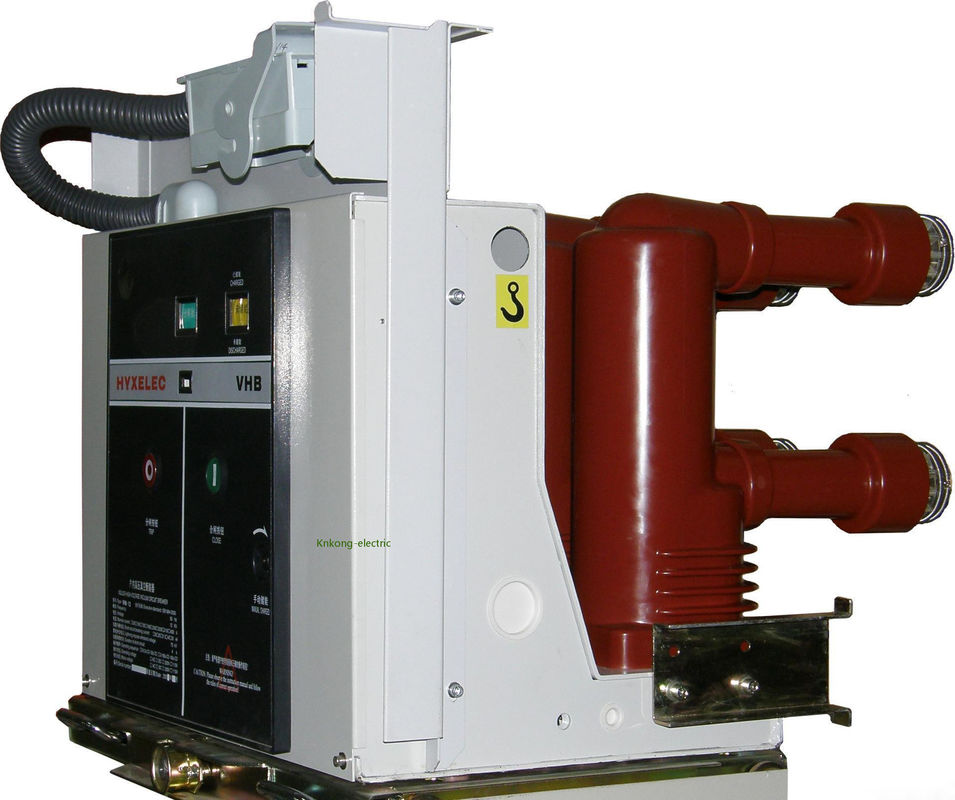

VS1 12KV mekanisme termodulasi pemutus sirkuit vakum yang dapat ditarik
Tegangan: 12KV
Saat ini: 630-2000A
Arus putus: 20KA
Jenis: dapat ditarik
Ikhtisar produk
Pemutus sirkuit seri VS1 sepenuhnya dikembangkan secara independen oleh Knkong.Mekanisme modular membuat pemasangan, pemeliharaan, pengujian, dan pengoperasian menjadi lebih mudah.Dibandingkan dengan pemutus sirkuit tradisional, ia memiliki operasi yang lebih stabil, keamanan yang lebih tinggi, dan masa pakai yang lebih lama.Ini dapat memenuhi kebutuhan aplikasi pelanggan dalam sistem transmisi dan distribusi daya 12kV dan 24kV dan banyak digunakan dalam tenaga listrik, energi, petrokimia, metalurgi, manufaktur, transportasi, konstruksi, perlindungan lingkungan dan industri lainnya.
Kondisi layanan normal
| Ketinggian | 1000m | |
| Suhu sekitar | Maks | +40 |
| min | -15℃ | |
|
Kelembaban lingkungan: Kelembaban rata-rata maksimum |
24 jam 95% | |
| 1 bulan 90% | ||
| Tekanan uap air maksimum | 24 jam 2.2kpa | |
| 1 bulan 1.8kpa | ||
Kondisi layanan khusus
Parameter teknik
| Tidak. | Barang | Satuan | Parameter | ||||||
| 1 | Nilai tegangan | KV | 12 | ||||||
| 2 | Frekuensi yang dinilai | Hz | 50/60 | ||||||
| 3 |
Tingkat isolasi terukur |
1 menit frekuensi daya menahan tegangan (rm s) |
KV |
42 (fase-ke-fase, fase-ke-bumi) 48 (melintasi jarak isolasi) |
|||||
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi) 85 (melintasi jarak isolasi) |
||||||||
|
4 |
Nilai saat ini |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Nilai arus putus hubung singkat |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Nilai tahan arus pendek | 20 | 25 | 31.5 | 40 | ||||
| 7 | Nilai arus penandaan hubung singkat | 50 | 63 | 80 | 100 | ||||
| 8 | Nilai puncak menahan arus | 50 | 63 | 80 | 100 | ||||
| 9 | Nilai durasi korsleting | S | 4 | ||||||
| 10 | Urutan operasi yang dinilai | O-0.3sO/C-180s-O/C | |||||||
| 11 | Waktu putus arus hubung singkat terukur | Waktu | 30/20 kali (40KA) | ||||||
| 12 | Daya tahan mekanik | ops | 20000 | ||||||
| 13 | Nilai arus pemutusan bank kapasitor tunggal |
A |
630 | ||||||
| 14 | Nilai arus pemutusan kapasitor bank back-to-back | 400 | |||||||
| 15 | Arus pemutusan gangguan arde ganda | 27.4 | |||||||
| 16 | Erosi kontak maksimum yang diijinkan |
mm |
3 | ||||||
| 17 | Jarak antara kontak terbuka | 10±1 | |||||||
| 18 | Lebih dari stroke | 3,5 ± 0,5 | |||||||
| 19 | Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 | ||||||
| 20 | Durasi bouncing dari penutupan kontak | 2 | |||||||
| 21 | Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 | ||||||
| 22 | Kecepatan pembuatan rata-rata | 0,8±0,2 | |||||||
| 23 | Meluangkan waktu |
MS
|
100 | ||||||
| 24 | Waktu berbuka | 50 | |||||||
|
25 |
Resistansi setiap sirkuit utama fase |
μ Ω |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A~2000A | 35 | ||||||||
| 2500A | 25 | ||||||||
| 26 | Amplitudo bouncing pemecah kontak | mm | 2 | ||||||
|
27 |
Tegangan operasi terukur | Tegangan operasi terukur (V) AC/DC |
V |
24* | 110 | 220 | |||
| Lingkup tegangan operasi normal | Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan | ||||||||
| 28 | Nilai tegangan motor penyimpanan energi | V | AC110/220, DC110/220 | ||||||
| 29 | Waktu penyimpanan energi | S | 15 | ||||||
