Detail produk:
|
| Tegangan: | 12KV | ARUS: | 630-2000A |
|---|---|---|---|
| Melanggar Arus: | 20-25KA | Tipe: | Tetap |
| Jarak fase: | 205-310 | Merek: | KNKONG |
| Menyoroti: | Pemutus Sirkuit Tetap 25KA,Pemutus Sirkuit Jarak Fase 205,Pemutus Sirkuit Tetap 12KVV |
||

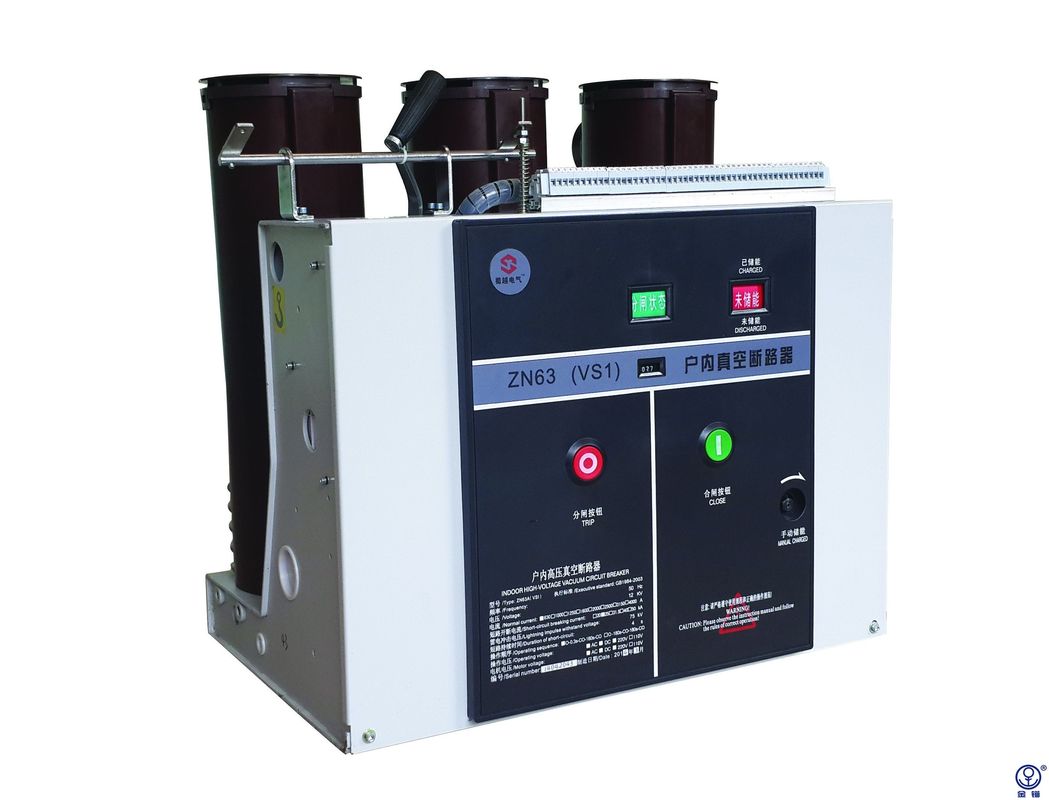

205 Fase Spasi 25KA melanggar Pemutus Sirkuit Tetap
Tegangan: 12KV
Saat ini: 630-2000A
Arus putus: 20KA
Jenis: Tetap
Jarak fase: 205-310
Ikhtisar produk
Pemutus sirkuit VS1-Series dikembangkan secara independen oleh Knkong berdasarkan konsep desain canggih;itu mengadopsi mekanisme termodulasi, yang mudah untuk instalasi, pemeliharaan, pengujian, dan operasi.Dibandingkan dengan pemutus sirkuit VS1 konvensional.ini memiliki stabilitas operasi yang lebih tinggi, keamanan yang lebih tinggi, dan masa pakai yang lebih lama.Produk ini dapat memenuhi permintaan pelanggan untuk aplikasi dalam sistem transmisi dan distribusi daya 12kv dan 24kV, yang diterapkan secara luas di industri seperti tenaga, energi, teknik petrokimia, metalurgi, manufaktur, lalu lintas, bangunan, dan perlindungan lingkungan serta skala besar perusahaan dan proyek kunci nasional.
Pemutus sirkuit Seri VS1 memiliki stabilitas tinggi dan keandalan tinggi
Dalam hal mekanisme, pemutus sirkuit vakum VS1-Series diberikan optimasi khusus untuk bagian transmisi.Mekanisme pegas modular memiliki keunggulan seperti perawatan yang mudah, perawatan matikan daya yang singkat, keserbagunaan suku cadang yang tinggi, dan membanggakan kompatibilitas yang lebih baik dengan pengganggu vakum yang sangat meningkatkan parameter teknis dan memberikan kinerja yang lebih baik.
Kondisi layanan normal
| Ketinggian | 1000m | |
| Suhu sekitar | Maks | +40 |
| min | -15℃ | |
|
Kelembaban lingkungan: Kelembaban rata-rata maksimum |
24 jam 95% | |
| 1 bulan 90% | ||
| Tekanan uap air maksimum | 24 jam 2.2kpa | |
| 1 bulan 1.8kpa | ||
Radiasi matahari diabaikan.Getaran dari luar switchgear dan roda gigi kontrol dapat diabaikan.Udara sekitar tidak memiliki polusi yang jelas dari asap debu, gas korosif atau mudah terbakar, uap atau asap
Kondisi layanan khusus
Kondisi operasi khusus harus disetujui oleh pabrikan dan pengguna, pabrikan harus dikonsultasikan terlebih dahulu tentang setiap kondisi pengoperasian khusus:
Ketinggian situs lebih dari 1000m
- Memungkinkan pengurangan kekuatan dielektrik udara
- Atau pemutus sirkuit tipe dataran tinggi harus dipesan, yang harus memenuhi
persyaratan isolasi yang sesuai.
Peningkatan suhu lingkungan
- Daya dukung saat ini berkurang
- Berikan ventilasi tambahan untuk pembuangan panas
Pertimbangan lain harus dikonsultasikan dengan pabrikan sesuai dengan Bagian 2.2 dalam IEC 62271-1
Pemutus sirkuit Seri VS1 memiliki stabilitas tinggi dan keandalan tinggi
Dalam hal mekanisme, pemutus sirkuit vakum VS1-Series diberikan optimasi khusus untuk bagian transmisi.Mekanisme pegas modular memiliki keunggulan seperti perawatan yang mudah, perawatan matikan daya yang singkat, keserbagunaan suku cadang yang tinggi, dan membanggakan kompatibilitas yang lebih baik dengan pengganggu vakum yang sangat meningkatkan parameter teknis dan memberikan kinerja yang lebih baik.
Parameter teknik
| Tidak. | Barang | Satuan | Parameter | ||||||
| 1 | Nilai tegangan | KV | 12 | ||||||
| 2 | Frekuensi yang dinilai | Hz | 50/60 | ||||||
| 3 |
Tingkat isolasi terukur |
1 menit frekuensi daya menahan tegangan (rm s) |
KV |
42 (fase-ke-fase, fase-ke-bumi) 48 (melintasi jarak isolasi) |
|||||
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi) 85 (melintasi jarak isolasi) |
||||||||
|
4 |
Nilai saat ini |
SEBUAH |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Nilai arus putus hubung singkat |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Nilai tahan arus pendek | 20 | 25 | 31.5 | 40 | ||||
| 7 | Nilai arus penandaan hubung singkat | 50 | 63 | 80 | 100 | ||||
| 8 | Nilai puncak menahan arus | 50 | 63 | 80 | 100 | ||||
| 9 | Nilai durasi korsleting | s | 4 | ||||||
| 10 | Urutan operasi yang dinilai | O-0.3sO/C-180s-O/C | |||||||
| 11 | Waktu putus arus hubung singkat terukur | Waktu | 30/20 kali (40KA) | ||||||
| 12 | Daya tahan mekanik | ops | 20000 | ||||||
| 13 | Nilai arus pemutusan bank kapasitor tunggal |
SEBUAH |
630 | ||||||
| 14 | Nilai arus pemutusan kapasitor bank back-to-back | 400 | |||||||
| 15 | Arus pemutusan gangguan arde ganda | 27.4 | |||||||
| 16 | Erosi kontak maksimum yang diijinkan |
mm |
3 | ||||||
| 17 | Jarak antara kontak terbuka | 10±1 | |||||||
| 18 | Lebih dari stroke | 3,5 ± 0,5 | |||||||
| 19 | Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 | ||||||
| 20 | Durasi bouncing dari penutupan kontak | 2 | |||||||
| 21 | Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 | ||||||
| 22 | Kecepatan pembuatan rata-rata | 0,8±0,2 | |||||||
| 23 | Meluangkan waktu |
MS
|
100 | ||||||
| 24 | Waktu berbuka | 50 | |||||||
|
25 |
Resistansi setiap sirkuit utama fase |
μ Ω |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A~2000A | 35 | ||||||||
| 2500A | 25 | ||||||||
| 26 | Amplitudo pemantulan kontak melanggar | mm | 2 | ||||||
|
27 |
Tegangan operasi terukur | Tegangan operasi terukur (V) AC/DC |
V |
24* | 110 | 220 | |||
| Lingkup tegangan operasi normal | Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan | ||||||||
| 28 | Nilai tegangan motor penyimpanan energi energy | V | AC110/220, DC110/220 | ||||||
| 29 | Waktu penyimpanan energi | S | 15 | ||||||
