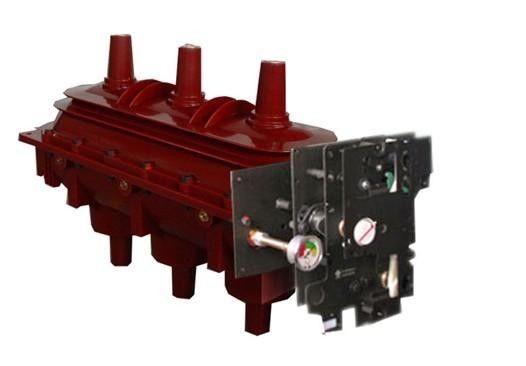

Pemutus Sirkuit Vakum Sulfur Hexafluoride GIS / RMU SF6 Pemutus Sirkuit Vakum

Pemutus SF6 pemutus belerang heksafluorida untuk GIS / RMU

perkenalan produk

Alat pemutus sirkuit heksafluorida belerang adalah switchgear bebas minyak yang menggunakan gas SF6 sebagai media isolasi dan media pemadam busur api.Kinerja insulasi dan karakteristik pemadam busur jauh lebih tinggi daripada pemutus sirkuit oli.Karena harganya yang lebih tinggi dan resistansi yang rendah terhadap gas SF6, Aplikasi, manajemen, dan operasi memiliki persyaratan yang tinggi, sehingga aplikasi pada tegangan menengah (35, 10kV) tidak cukup lebar, dan terutama digunakan untuk level tegangan di atas 110kV.



Struktur

Jenis tangki: Keuntungan dari pemutus sirkuit multi-oli tipe kotak digunakan.Pemutus sirkuit dan trafo dipasang bersama.Strukturnya kompak, dan ketahanan gempa serta ketahanan polusi kuat, tetapi rangkaiannya buruk.Struktur fase tunggal dari pemutus sirkuit SF6 tipe tangki China LW-220 ditunjukkan pada gambar "Pemutus sirkuit heksafluorida belerang".Jenis pemutus sirkuit ini adalah jenis sub-rakitan tiga fase.Fase tunggal terdiri dari alas, busing porselen isolasi, trafo arus, dan selubung yang dilengkapi dengan ruang pemadam busur fraktur tunggal.Setiap fase dilengkapi dengan mekanisme hidraulik dan kabinet kontrol, yang dapat dioperasikan secara individual dan dapat dioperasikan dalam tiga fase melalui kontrol listrik.Pemutus sirkuit mengadopsi ruang pemadam busur tiup longitudinal dua arah.Saat membuka, silinder dan kontak yang dapat digerakkan digerakkan untuk bergerak melalui mekanisme transmisi kotak lengan.Ruang pemadam busur diisi dengan gas SF6 dengan tekanan pengukur 6 gauge (20 ° C).
