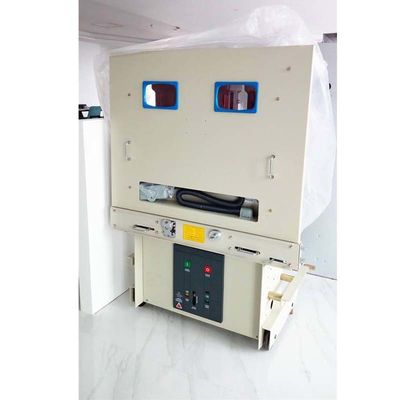

VS1-40.5T Tegangan Tinggi VCB Pemutus Sirkuit Vakum Dalam Ruangan 40,5 KV

VS1-40.5T Type Indoor High Voltage Vacuum Circuit Breaker perlengkapan peralatan listrik

perkenalan produk

-40.5 (tipe modular) pemutus sirkuit vakum dalam ruangan cocok untuk peralatan tegangan tinggi dalam ruangan dengan tegangan pengenal 40.5kV dan AC 50Hz tiga fase.Ini dapat digunakan sebagai perusahaan industri dan pertambangan, pembangkit listrik dan gardu induk sebagai arus beban, arus beban berlebih dan korsleting.Untuk penggunaan saat ini, sangat cocok untuk pengoperasian yang sering.

Fitur Struktur

1. Mekanisme operasi pegas modular yang andal: tata letak mekanisme operasi pegas adalah gaya naik-turun, yang memiliki fungsi penyimpanan energi manual dan energi penyimpanan listrik;Ukuran kecil, kekakuan keseluruhan yang baik, dan kinerja

2. Struktur selongsong (VS1-40.5): Ruang pemadam vakum dari sirkuit utama berada di dalam drum isolasi tertutup;Bahan drum isolasi adalah resin epoksi yang memiliki sifat mekanik dan listrik yang andal.Dengan menggunakan proses pencetakan APG tingkat lanjut, drum isolasi memiliki peran sebagai pendukung dan interfase serta efek isolasi relatif

3. Struktur tiang enkapsulasi (VS1-40.5E): Sirkuit konduktif mengadopsi tiang enkapsulasi padat;Dengan menggunakan proses pencetakan APG tingkat lanjut, letakkan interrupter vakum dan bagian lain (untuk sirkuit primer) padat yang dienkapsulasi dengan bahan epoksi, buat modul sirkuit utama.Dengan desain rok ganda di dalam dan di luar, tiang memiliki fitur seperti jarak rambat yang besar, kekuatan mekanik yang tinggi, akurasi bagian yang tinggi, bagian yang lebih sedikit, tidak ada penyetelan sekunder, dan permukaan bertepi kecil.

4. Modul fungsi on-off standar: Mekanisme pegas desain modular, yang mencakup dua modul fungsional: menutup dan membuka;Ini memiliki karakteristik perawatan yang mudah, penggantian cepat, dan waktu perawatan yang singkat;Tidak ada pengaturan ulang untuk seluruh mekanisme operasi pemutus sirkuit setelah mengganti modul penutup dan pemutusan, yang dapat mengurangi pekerjaan perawatan

5. Lebih baik pertukaran dan adaptasi gerobak tangan, ukuran instalasi dan ZN85, VD4, dan produk lainnya;Kemampuan melanggar yang kuat, umur pemakaian yang panjang

Kondisi pelayanan normal

1. Suhu lingkungan: -15 ℃ - + 40 ℃, suhu rata-rata tidak lebih dari 35 ℃ dalam 24 jam
2. Ketinggian di atas permukaan laut: ≤1000m;
3. Kelembaban relatif: kelembaban rata-rata dalam sehari tidak boleh lebih dari 95%;kelembaban rata-rata dalam sebulan tidak boleh lebih dari 90%;
4. Tekanan uap jenuh: tekanan rata-rata dalam sehari tidak boleh lebih dari 2. 2kPa, kelembaban rata-rata sebulan tidak boleh lebih dari l.8kPa;
5. Kondisi lingkungan: Ini harus dipasang di tempat-tempat tanpa debu, asap, erosi kimiawi, gas yang mudah terbakar dan polusi asap garam.

Parameter Teknis VS1-40.5 / E

Parameter Sifat Mekanik
