Detail produk:
|
| Tegangan: | 12KV | ARUS: | 1250A |
|---|---|---|---|
| Melanggar Arus: | 25kA | Tipe: | Tetap |
| Standar: | GB, IEC, ISO | Pabrik: | KNKONG |
| Menyoroti: | 12KV 1250A Vcb Circuit Breaker,Tertanam Tiang Listrik Vcb Circuit Breaker,1250A Indoor Vcb Circuit Breaker |
||

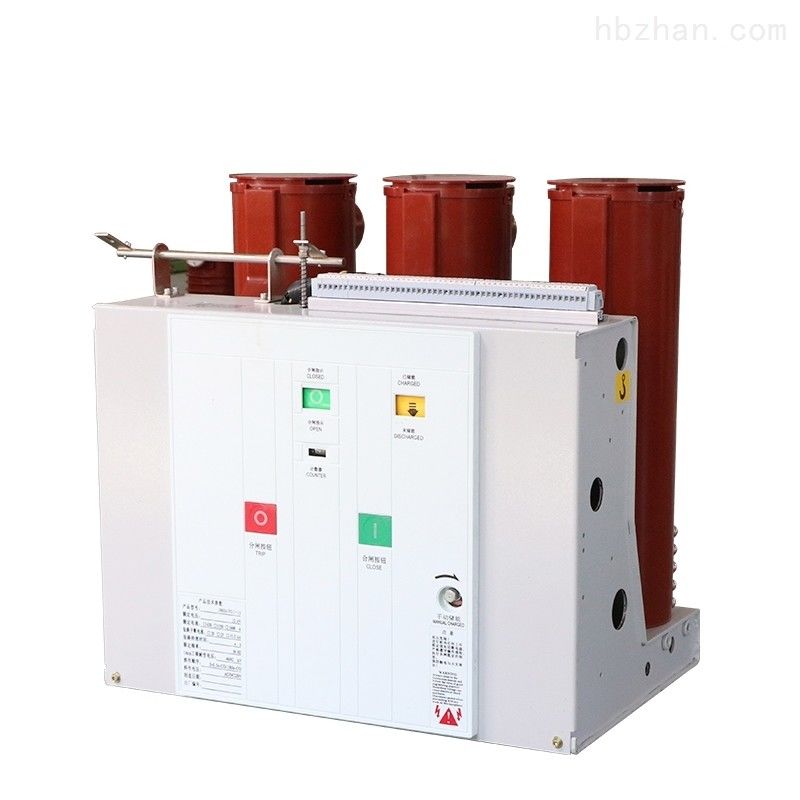

12KV 1250A dalam ruangan VCB VS1-12 tipe tetap 205 jarak fase Pemutus Sirkuit Vakum
Tegangan: 12KV
Saat ini: 1250A
Arus putus: 20KA
Jenis: Tetap
Ikhtisar produk
Tiang tertanam VS1-Series.pemutus sirkuit vakum berlaku untuk 12kV, switchgear dalam ruangan AC 50Hz tiga fase dan dapat berfungsi sebagai unit perlindungan dan kontrol untuk peralatan gardu transformator industri dan pertambangan.Dengan desain kerangka modular dan independen untuk mekanisme operasi pegasnya, pemutus sirkuit Seri VS1 dapat beroperasi dengan switchgear mid-set dan fixed KYN28-12(24).Pemutus sirkuit ini tunduk pada pemasangan dan perakitan tetap dengan truk sebagai unit kereta dorong
Pemutus sirkuit seri VS1 mengadopsi mekanisme modular, yang nyaman untuk pemasangan, pemeliharaan, pengujian, dan pengoperasian.Dibandingkan dengan pemutus sirkuit tradisional.Ini memiliki stabilitas operasional yang lebih tinggi, keamanan yang lebih tinggi, dan masa pakai yang lebih lama.Produk dapat memenuhi aplikasi pelanggan dalam sistem transmisi dan distribusi daya 12kV dan 24kV, seperti tenaga listrik, energi, petrokimia, metalurgi, manufaktur, transportasi, konstruksi, perlindungan lingkungan, dan industri lainnya.
Parameter teknik
| Tidak. | Barang | Satuan | Parameter | ||||||
| 1 | Nilai tegangan | KV | 12 | ||||||
| 2 | Frekuensi yang dinilai | Hz | 50/60 | ||||||
| 3 |
Tingkat isolasi terukur |
1 menit frekuensi daya menahan tegangan (rm s) |
KV |
42 (fase-ke-fase, fase-ke-bumi) 48 (melintasi jarak isolasi) |
|||||
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi) 85 (melintasi jarak isolasi) |
||||||||
|
4 |
Nilai saat ini |
SEBUAH |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Nilai arus putus hubung singkat |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Nilai tahan arus pendek | 20 | 25 | 31.5 | 40 | ||||
| 7 | Nilai arus penandaan hubung singkat | 50 | 63 | 80 | 100 | ||||
| 8 | Nilai puncak menahan arus | 50 | 63 | 80 | 100 | ||||
| 9 | Nilai durasi korsleting | s | 4 | ||||||
| 10 | Urutan operasi yang dinilai | O-0.3sO/C-180s-O/C | |||||||
| 11 | Waktu putus arus hubung singkat terukur | Waktu | 30/20 kali (40KA) | ||||||
| 12 | Daya tahan mekanik | ops | 20000 | ||||||
| 13 | Nilai arus pemutusan bank kapasitor tunggal |
SEBUAH |
630 | ||||||
| 14 | Nilai arus pemutusan kapasitor bank back-to-back | 400 | |||||||
| 15 | Arus pemutusan gangguan arde ganda | 27.4 | |||||||
| 16 | Erosi kontak maksimum yang diijinkan |
mm |
3 | ||||||
| 17 | Jarak antara kontak terbuka | 10±1 | |||||||
| 18 | Lebih dari stroke | 3,5 ± 0,5 | |||||||
| 19 | Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 | ||||||
| 20 | Durasi bouncing dari penutupan kontak | 2 | |||||||
| 21 | Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 | ||||||
| 22 | Kecepatan pembuatan rata-rata | 0,8±0,2 | |||||||
| 23 | Meluangkan waktu |
MS
|
100 | ||||||
| 24 | Waktu berbuka | 50 | |||||||
|
25 |
Resistansi setiap sirkuit utama fase |
μ Ω |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A~2000A | 35 | ||||||||
| 2500A | 25 | ||||||||
| 26 | Amplitudo pemantulan kontak melanggar | mm | 2 | ||||||
|
27 |
Tegangan operasi terukur | Tegangan operasi terukur (V) AC/DC |
V |
24* | 110 | 220 | |||
| Lingkup tegangan operasi normal | Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan | ||||||||
| 28 | Nilai tegangan motor penyimpanan energi energy | V | AC110/220, DC110/220 | ||||||
| 29 | Waktu penyimpanan energi | S | 15 | ||||||
