Detail produk:
|
Tegangan rating: | 40.5kV | Peringkat saat ini: | 2000A |
---|---|---|---|
Asli: | Cina | Standar: | IEC ISO GB |
OEM / ODM: | Pertanyaan melalui email | Pabrik: | KNKONG |

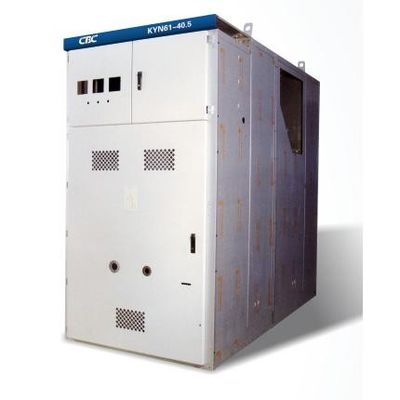

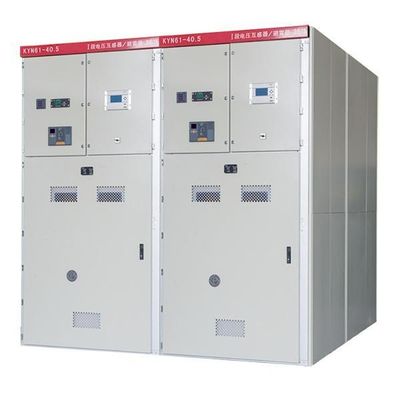

Cahaya Tinggi: | Switchgear Tegangan Menengah ISO GB 40.5KV,Switchgear Tegangan Menengah ISO GB,switchgear tipe luar ruangan KYN61A |
perkenalan produk
Menggunakan lingkungan Hidup:
a) Suhu udara: -25℃~+40℃
b) Kelembaban: Kelembaban bulanan 95%;Kelembaban harian 90%.
c) Ketinggian tidak lebih dari 2500m
d) Udara sekitar tampaknya tidak tercemar oleh gas, uap, dll yang korosif dan mudah terbakar.
e) Tidak sering terjadi guncangan keras
Data teknis
Barang-barang | Satuan | Data | |
Tegangan | KV | 40.5 | |
Frekuensi | Hz | 50 | |
Arus | SEBUAH | 1250,1600,2000 | |
Arus Putus hubung singkat | KA | 25,31.5 | |
Membuat Arus (Puncak) | KA | 63,80 | |
Arus Stabilitas Termal 4s | KA | 25,31.5 | |
Arus Dinamis (Puncak) | KA | 63,80 | |
Tingkat Isolasi | Tegangan Tahan Frekuensi Daya 1 menit (rms) | KV | 95 |
Tegangan Tahan Impuls Petir (Puncak) | KV | 185 | |
Tegangan Frekuensi Daya 1 menit Di celah terbuka (rms) | KV | 118 | |
Impuls Petir Menahan Tegangan Di celah terbuka (Puncak) | KV | 215 | |
Kelas Perlindungan Kandang |
Kandang IP4X, Antar Kompartemen IP2X |
||
Dimensi Kandang (Lebar*Kedalaman*Tinggi) | mm | 1400*2800*2600 1600*2800*2600 |
|
Jenis Pemutus Sirkuit | VCB: ZN85-40.5 Pemutus Sirkuit SF6 |
*Catatan: order switchgear harus menyediakan SLD (Single-line diagram) oleh pelanggan
Karakteristik komponen utama:
VS1-40.5 Pemutus Sirkuit Vakum Dalam Ruangan
Tegangan peringkat: 40.5kV
Peringkat saat ini: 630 1250 1600 2000 2500A
Peringkat arus pemutus hubung singkat: 20 25 31.5KA
Kehidupan mekanis: tidak kurang dari 20.000 kali
VS1-40.5 Data teknis
Barang-barang | Satuan | Tanggal |
tegangan |
KV |
40.5 |
frekuensi daya tahan waktu singkat (1 menit) | 95 | |
tegangan menahan impuls petir (puncak) | 185 | |
frekuensi | Hz | 50/60 |
arus | SEBUAH | 1250 1600 2000 2500 4000 |
arus putus hubung singkat | KA | 25 31.5 |
waktu singkat menahan arus | 25 31.5 | |
waktu singkat waktu terus menerus | s | 4 |
puncak menahan arus | KA | 63 80 |
arus penutupan hubung singkat | 63 80 | |
arus putus bank kapasitor tunggal / back-to-back | SEBUAH | 630/400 |
Waktu pembukaan (nilai volt.) | MS | 35~60 |
Waktu penutupan (nilai volt.) | 50~100 | |
Kehidupan mekanis | waktu | 20000 |
waktu istirahat untuk arus putus pendek terukur | s | 20 |
tegangan operasi | V | AC110/220 DC110/220 |
arus motor penyimpan daya | W | 230 |
Kecepatan pembukaan rata-rata | MS | 1.6~2.0 |
Kecepatan penutupan rata-rata | 0,5 ~ 0,8 | |
prosedur operasi |
pembukaan-0,3s-penutupan pembukaan-180-an-penutupan pembukaan |
