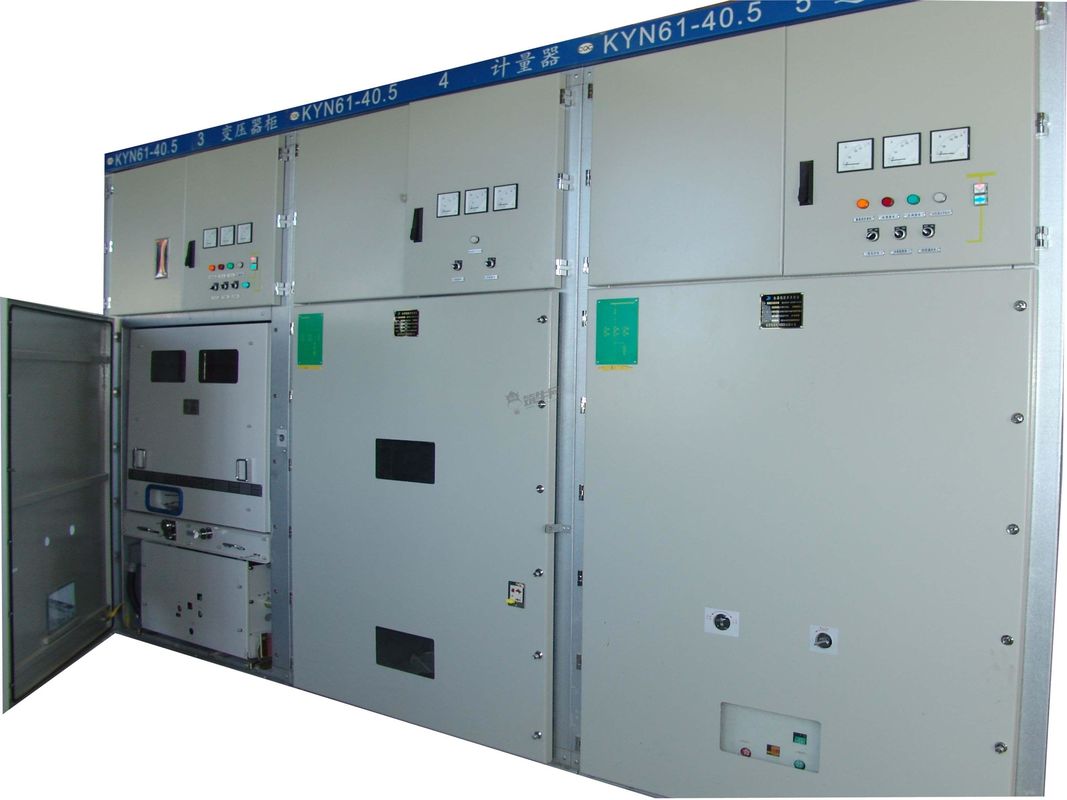

Panel Switchgear 630A 33KV

Panel Switchgear 630A 33KV
Panel Switchgear 630A 33KV

Gambar besar :  Panel Switchgear 630A 33KV

Detail produk:
Tempat asal: Cina
Nama merek: KNKONG
Sertifikasi: CB,ISO,IEC
Nomor model: KYN61-33KV
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 6000-15000
Kemasan rincian: Kemasan Ekspor Standar
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 50 unit / bulan

Panel Switchgear 630A 33KV

Deskripsi
Tegangan rating: 33KV Peringkat saat ini: 630A
Frekuensi penilaian: 50 / 60Hz Standerds: ISO IEC GB
OEM / ODM: Pertanyaan melalui email Isolasi: udara
Menyoroti:

Panel switchgear 33KV

,

Panel Switchgear 630A 33KV

,

switchgear berbalut logam tegangan menengah

KYN61 33KV 630A 50 / 60Hz IEC ISO GB standar switchgear MV panel daya switchgear berlapis logam

Panel switchgear 33KV, panel switchgear daya berbalut logam MV

Switchgear tegangan menengah berbalut logam KYN61,
Knkong, ABB atau Schneider di dalam
40.5KV, tiga fase, AC 50 / 60Hz
Dapat dilengkapi dengan VS1-40.5 VCB
Memenuhi standar IEC
Desain rencana switchgear sebagai SLD (Single Line Drawing)
Menanyakan

perkenalan produk

Struktur kabinet dari switchgear berinsulasi mengadopsi tipe rakitan, dan pemutus sirkuit mengadopsi struktur lantai gerobak tangan;itu dilengkapi dengan pemutus sirkuit vakum berisolasi komposit baru, dan memiliki pertukaran yang baik;rangka gerobak tangan dilengkapi dengan mekanisme penggerak mur sekrup, gerobak tangan dapat dengan mudah dipindahkan, dan mencegah kesalahan pengoperasian yang merusak mekanisme penggerak;interlocking antara saklar utama, gerobak tangan, dan pintu lemari saklar mengadopsi metode penguncian mekanis paksa untuk memenuhi fungsi "lima pencegahan";semua pengoperasian dapat dilakukan di dalam kabinet. Dilakukan dengan pintu tertutup;ruang kabel memiliki ruang yang cukup untuk menghubungkan beberapa kabel;sakelar pentanahan cepat digunakan untuk pentanahan dan sirkuit pendek;tingkat perlindungan enklosur adalah IP3X, dan pintu ruang gerobak tangan terbuka, dan tingkat perlindungannya adalah IP2X.

Lingkungan layanan:

a) Suhu udara: -25 ℃ ~ + 40 ℃

b) Kelembaban: Kelembaban rata-rata bulanan 95%;Kelembaban rata-rata harian 90%.

c) Ketinggian 2500m

d) Udara ambien tampaknya tidak tercemar oleh gas korosif dan mudah terbakar, uap, dll.

e) Tidak ada goyangan kekerasan yang sering terjadi



Data teknis

Item Satuan Data
Tegangan Terukur KV 40.5
Frekuensi Terukur Hz 50
Nilai Saat Ini SEBUAH 1250,1600,2000
Nilai Arus Pemutus Sirkuit Pendek KA 25,31.5
Dinilai Membuat Saat Ini (Puncak) KA 63,80
4s Arus Stabilitas Termal KA 25,31.5
Dinilai Arus Dinamis (Puncak) KA 63,80
Tingkat Isolasi Terukur Tegangan Tahan Frekuensi Daya 1 menit (rms) KV 95
Tegangan Penahan Impuls Petir (Puncak) KV 185
Tegangan Frekuensi Daya 1 menit Di seberang celah terbuka (rms) KV 118
Tegangan Penahan Impuls Petir Di seberang celah terbuka (Puncak) KV 215
Kelas Perlindungan Enklosur

Kandang IP4X,

Antara Kompartemen IP2X

Dimensi Kandang (Lebar * Kedalaman * Tinggi) mm 1400 * 2800 * 2600
1600 * 2800 * 2600
Jenis Pemutus Sirkuit   VCB: ZN85-40.5
Pemutus Sirkuit SF6

* Catatan: switchgear pesanan harus menyediakan SLD (Diagram garis tunggal) oleh pelanggan





Karakteristik komponen utama:



VS1-40.5 Pemutus Sirkuit Vakum Dalam Ruangan

Nilai tegangan: 40.5kV

Nilai saat ini: 630 1250 1600 2000 2500A

Nilai arus pemutusan arus pendek: 20 25 31.5KA

Kehidupan mekanik: 20.000 kali



VS1-40.5 Data teknis

Item Satuan Tanggal
Tegangan terukur



KV

40.5
Nilai tegangan menahan frekuensi daya waktu pendek (1 menit) 95
Dinilai impuls petir menahan tegangan (puncak) 185
Frekuensi dinilai Hz 50/60
Nilai saat ini SEBUAH 1250 1600 2000 2500 4000
Nilai arus putus hubung singkat KA 25 31.5
Dinilai waktu pendek menahan arus 25 31.5
Dinilai waktu kontinu waktu singkat s 4
Nilai puncak menahan arus KA 63 80
Nilai arus penutupan hubung singkat 63 80
Dinilai arus drop-out bank kapasitor tunggal / back-to-back SEBUAH 630/400
Waktu pembukaan (volt pengenal) MS 35 ~ 60
Waktu penutupan (volt pengenal) 50 ~ 100
Kehidupan mekanis waktu 20000
Dinilai waktu istirahat untuk arus putus pendek terukur s 20
Tegangan operasi terukur V. AC110 / 220 DC110 / 220
Nilai arus motor penyimpan daya W 230
Kecepatan pembukaan rata-rata MS 1.6 ~ 2.0
Kecepatan penutupan rata-rata 0,5 ~ 0,8
Prosedur operasi terukur

pembukaan-0,3-penutupan

pembukaan-pembukaan-tutup-180


Switchgear Knkong Electric 33KV telah melayani pasar internasional selama lebih dari 10 tahun.

Menghargai kerja keras tim teknik kelistrikan profesional kami, evaluasi internasional switchgear 33kv kami positif.
