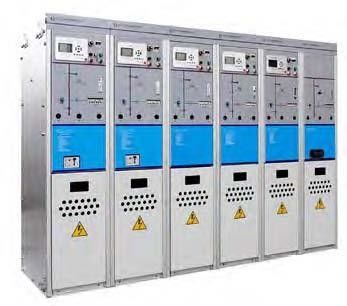

Unit Utama Cincin 33KV

Menurut konfigurasi yang berbeda, kabinet jaringan cincin berinsulasi padat dapat mewujudkan fungsi pemutusan arus beban, memutus arus hubung singkat, peralihan manual dan otomatis dari jalur catu daya ganda, perlindungan pemutusan arus cepat, perlindungan pentanahan fase tunggal arus kecil sistem pentanahan, dan komunikasi.Unit utama cincin berinsulasi padat dibagi menjadi unit V (unit pemutus), unit C (unit sakelar beban), unit F (unit listrik gabungan), setiap unit dapat digunakan sendiri atau dapat diperluas secara bebas, dan strukturnya dibagi menjadi instrumen kamar.Mekanisme operasi, bagian satu kali.Ruang instrumen dapat dilengkapi dengan perangkat proteksi komputer mikro (pengontrol).Mekanismenya adalah mekanisme operasi pegas khusus.Proses gel otomatis APG digunakan untuk bagian satu kali.Sakelar dan ruang pemadam busur sepenuhnya disegel dalam resin epoksi, dan ada sambungan khusus dan Bus terhubung.

Struktur internal kabinet

Inti dari kabinet jaringan cincin berinsulasi padat terdiri dari beberapa bagian penting seperti penyela vakum, sistem isolasi padat, sakelar pisau tiga stasiun, dan mekanisme operasi.
