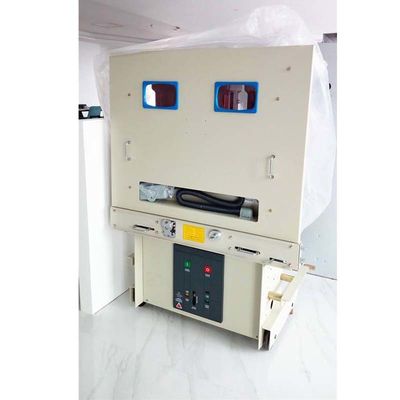

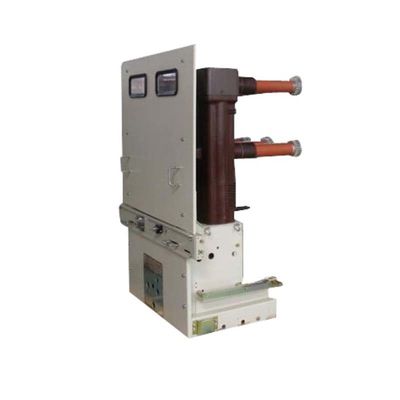

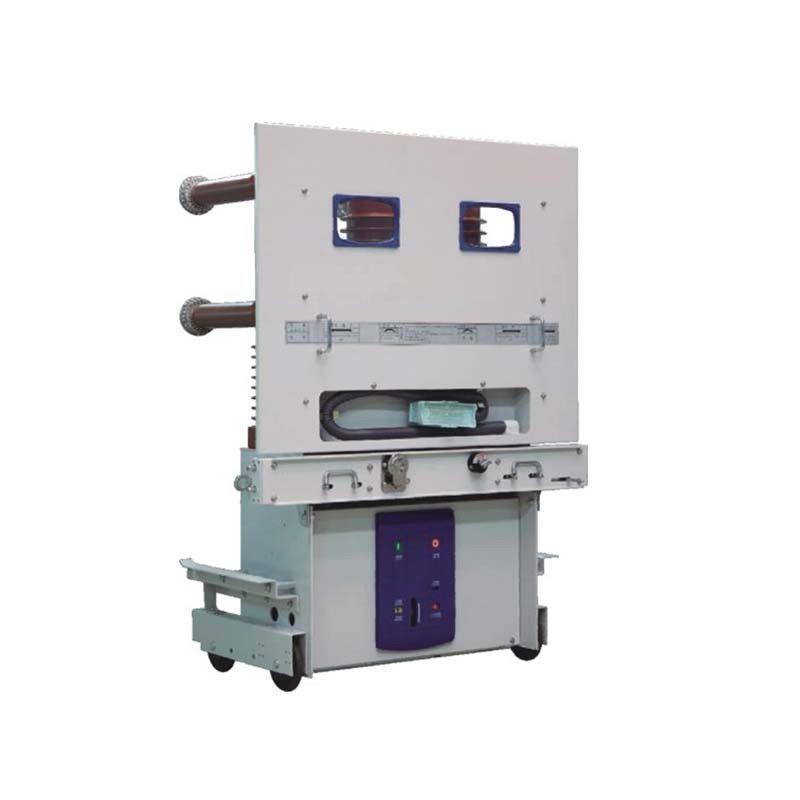

Lengan VCB Dalam Ruangan atau tiang Tertanam 12-40.5KV, tiga fase 50HZ 400 / 630A, AC / DC 110 / 220V CCC, ISO9001, CE, CB, IEC60898
perkenalan produk
Fitur Struktur
1. Mekanisme operasi pegas modular yang andal: tata letak mekanisme operasi pegas adalah gaya naik-turun, yang memiliki fungsi penyimpanan energi manual dan energi penyimpanan listrik;Ukuran kecil, kekakuan keseluruhan yang baik, dan kinerja
2. Struktur selongsong (VS1-40.5): Ruang pemadam vakum dari sirkuit utama berada di dalam drum isolasi tertutup;Bahan drum isolasi adalah resin epoksi yang memiliki sifat mekanik dan listrik yang andal.Dengan menggunakan proses pencetakan APG tingkat lanjut, drum isolasi memiliki peran sebagai pendukung dan interfase serta efek isolasi relatif
3. Struktur tiang enkapsulasi (VS1-40.5E): Sirkuit konduktif mengadopsi tiang enkapsulasi padat;Dengan menggunakan proses pencetakan APG tingkat lanjut, letakkan interrupter vakum dan bagian lain (untuk sirkuit primer) padat yang dienkapsulasi dengan bahan epoksi, buat modul sirkuit utama.Dengan desain rok ganda di dalam dan di luar, tiang memiliki fitur seperti jarak rambat yang besar, kekuatan mekanik yang tinggi, akurasi bagian yang tinggi, bagian yang lebih sedikit, tidak ada penyetelan sekunder, dan permukaan bertepi kecil.
4. Modul fungsi on-off standar: Mekanisme pegas desain modular, yang mencakup dua modul fungsional: menutup dan membuka;Ini memiliki karakteristik perawatan yang mudah, penggantian cepat, dan waktu perawatan yang singkat;Tidak ada pengaturan ulang untuk seluruh mekanisme operasi pemutus sirkuit setelah mengganti modul penutup dan pemutusan, yang dapat mengurangi pekerjaan perawatan
5. Lebih baik pertukaran dan adaptasi gerobak tangan, ukuran instalasi dan ZN85, VD4, dan produk lainnya;Kemampuan melanggar yang kuat, umur pemakaian yang panjang
Kondisi pelayanan normal
| Ketinggian |
≤1000m |
| Suhu lingkungan |
Max |
+ 40 ℃ |
| Min |
-15 ℃ |
|
Kelembaban lingkungan:
Kelembaban rata-rata maksimum
|
24 jam ≤95% |
| 1 bulan ≤90% |
| Tekanan uap air maksimum |
24 jam ≤2.2kpa |
| 1 bulan ≤1.8kpa |
Udara sekitar tidak memiliki polusi yang jelas dari asap debu, gas korosif atau mudah terbakar, uap atau kabut asap
Parameter Teknis VS1-40.5 / E
| Tidak. |
Barang |
Satuan |
Parameter |
| 1 |
Tegangan terukur |
KV |
40.5 |
| 2 |
Frekuensi yang dinilai |
Hz |
50 |
| 3 |
Frekuensi daya terukur menahan tegangan / 1 mnt |
KV |
95 |
| 4 |
Dinilai impuls petir menahan tegangan |
KV |
185 |
| 5 |
Nilai saat ini |
SEBUAH |
630 1250 1600 2000 2500 |
| 6 |
Nilai arus pemutusan hubung singkat |
KA |
20 25 31.5 |
| 7 |
Dinilai waktu pendek menahan arus |
KA |
20 25 31.5 |
| 8 |
Nilai arus penandaan hubung singkat |
KA |
50 63 80 |
| 9 |
Nilai puncak nilai menahan arus |
KA |
50 63 80 |
| 10 |
Durasi arus pendek yang dinilai |
s |
4 |
| 11 |
Urutan operasi dinilai |
|
O-0,3s-CO-180s-CO |
| 12 |
Waktu istirahat |
MS |
≤80 |
| 13 |
Ketahanan mekanis |
waktu |
10000 |
| 14 |
Dinilai arus pemecah bank kapasitor tunggal |
SEBUAH |
400/630 |
| 15 |
Dinilai waktu pemutusan arus hubung singkat |
waktu |
30 |
| 16 |
Ukuran (panjang * lebar * tinggi) |
mm |
1246 * 1700 * 905 |
| 17 |
Tegangan terukur dari motor penyimpan energi |
V. |
AC110 / 220, DC110 / 220 |
| 18 |
Bobot |
Kg |
466 |
Parameter Sifat Mekanik
| Tidak. |
Barang |
Satuan |
Parameter |
| 1 |
Jarak antara kontak terbuka |
mm |
18 ± 2 |
| 2 |
Lebih dari stroke |
3,5 ~ 4 |
| 3 |
Nilai daya motor penyimpan energi |
W |
230 |
| 4 |
Waktu penyimpanan energi |
s |
≤15 |
| 5 |
Durasi pentalan penutupan kontak |
MS
|
≤3 |
| 6 |
Non-simultanitas pembukaan dan penutupan 3 fase |
≤2 |
| 7 |
Waktu istirahat |
≤70 |
| 8 |
Meluangkan waktu |
≤90 |
| 9 |
Pantulan rem rem |
m |
≤3 |
| 10 |
Kecepatan putus rata-rata |
MS |
1,7 ± 0,3 |
| 11 |
Kecepatan pembuatan rata-rata |
0,7 ± 0,3 |
