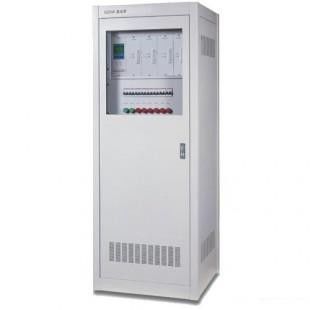

Ringkasan produk
Untuk men-debug layar DC, nyalakan daya AC untuk menguji apakah perangkat pengalih daya ganda AC berfungsi dengan baik dan apakah tegangan bagian bawah perangkat pengalih daya ganda normal.Setelah komponen AC diuji secara normal, tutup sakelar AC dari modul pengisian daya secara bergantian, amati apakah modul mulai normal, dan ukur tegangan output dan polaritas modul.Setelah modul pengisian daya mulai normal dan tegangan serta polaritas keluaran sudah benar, hidupkan sakelar paket baterai dan setiap sakelar bus, ukur apakah voltase dan polaritas bagian bawah sakelar paket baterai, bus tertutup, dan bus kontrol sudah benar, dan amati apakah voltmeter dihidupkan.anti.
Fitur utama
Kecerdasan tinggi:
Modul pemantauan mengadopsi layar LCD karakter Cina layar besar, alarm suara dan cahaya.
Pengaturan parameter setiap bagian sistem dapat dilakukan melalui modul pemantauan.Modul ini memiliki fungsi menyesuaikan tegangan dan arus keluaran dengan lancar dan memiliki fungsi kompensasi suhu pengisian baterai.
Dengan beberapa port komunikasi ekspansi, itu dapat dihubungkan ke berbagai perangkat pintar eksternal (seperti penguji baterai, perangkat monitor isolasi, dll.).
Kombinasi elektronik daya modern dan teknologi jaringan komputer memberikan dukungan untuk "pengukuran jarak jauh, kendali jarak jauh, pensinyalan jarak jauh, dan penyesuaian jarak jauh" dari sistem catu daya untuk mewujudkan operasi tanpa pengawasan.
Manajemen dan perlindungan otomatis baterai, deteksi otomatis waktu-nyata dari voltase terminal baterai, arus pengisian dan pemakaian, dan kontrol energi cerdas dari pengisian daya baterai, dengan voltase baterai berlebih dan alarm akustik optik arus berlebih.
Sistem ini mengadopsi perangkat pemantauan pemantauan isolasi built-in, deteksi baterai, pemilihan jalur grounding, aktivasi baterai, regulasi tegangan rantai silikon, sinyal sentral dan unit fungsional lainnya, yang sangat nyaman bagi pengguna untuk digunakan;sistem ini mengadopsi teknologi kabel unik "satu jalur", yang sangat nyaman untuk kapasitas besar. Kabel internal sistem DC mudah dipelihara oleh pengguna.
● Modul pengisian daya mengadopsi pendinginan alami, yang secara signifikan meningkatkan waktu rata-rata antara kegagalan, dan dapat digunakan di tempat-tempat dengan lingkungan yang relatif keras;
● Modul pengisian daya dapat dicolokkan dan dicabut dengan daya, yang sangat mengurangi waktu pemeliharaan rata-rata;
● Mengadopsi teknologi soft-switching internasional terbaru, dan komponen utamanya mengadopsi produk bermerek berkualitas tinggi;
● Perangkat keras teknologi berbagi arus independen perbedaan rendah, ketidakseimbangan maksimum arus keluaran antar modul lebih baik dari ± 5%;
● Proteksi petir yang andal dan langkah-langkah proteksi insulasi listrik tingkat tinggi dan perangkat pemantau insulasi memantau insulasi sistem secara real-time untuk memastikan keamanan sistem dan pribadi;
● Modul pemantauan mengadopsi tampilan layar sentuh LCD layar besar, alarm suara orang nyata;
● Program pemantauan mengadopsi ide desain berorientasi objek dan pemrograman modular, yang kondusif untuk pemeliharaan dan peningkatan program;
● Pengaturan parameter dari setiap bagian sistem dapat dilakukan melalui modul pemantauan, dengan fungsi bantuan online yang terperinci;
● Memiliki fungsi lanjutan seperti penyesuaian arus dan tegangan keluaran, kompensasi suhu baterai otomatis, dll.;
● Menggabungkan teknologi elektronika daya modern dengan teknologi komputer untuk mewujudkan "pengukuran jarak jauh, kendali jarak jauh, pensinyalan jarak jauh, dan penyesuaian jarak jauh" dari sistem catu daya dan mewujudkan operasi tanpa pengawasan;
● Manajemen dan perlindungan baterai otomatis, pemantauan otomatis waktu-nyata dari tegangan terminal baterai, arus pengisian dan pemakaian, dan kontrol ekualisasi baterai dan pengisian daya mengambang, dengan alarm akustik-optik tegangan dan di bawah tegangan dan arus berlebih baterai.
● Perangkat dapat menjalankan dukungan program melalui saluran telepon umum untuk mewujudkan pemeliharaan jarak jauh dan modul pemantauan layar diagnosis-DC.
Teknis
1) Akurasi pengukuran AC: 220V dan 380V ± 15% dalam kisaran ≤ 1,0%
2) Akurasi pengukuran DC:
Kontrol tegangan bus: dalam kisaran 110V ~ 240V ≤ 0,5%
Tegangan bus gabungan: kisaran 286V ~ 198V ≤ 0,5%
Tegangan pengisian: kisaran 286V ~ 198V ≤ 0,5%
Tegangan baterai: 12.5V ± 10%, kisarannya ≤ 0,5%
Kontrol ibu, arus pengisian: dalam kisaran 10% Ie ~ 100% Ie ≤ 0,5%
3) Parameter kontrol pengisian daya: tegangan keluaran port regulator (DC): 0 ~ 8.0V terkontrol (100mA)
4) Deteksi suhu: 1 suhu ruang baterai -40 ℃ ~ 125 ℃, 109 pemeriksaan suhu baterai -55 ℃ ~ 125 ℃
5) Deteksi online baterai: diagram skema layar DC 256 saluran
6) Deteksi online isolasi: 8 ~ 64 saluran, dapat disesuaikan
7) Deteksi status sakelar cabang: 8 ~ 64 saluran
8) Kontrol rantai silikon: Level 5
9) Catatan kesalahan: 64 catatan
10) Relay kontak: 220V / 2A
