3 Phase Ge Switchgear Tegangan Menengah Panel Switchgear 2000A Mv

3 Phase Ge Switchgear Tegangan Menengah Panel Switchgear 2000A Mv
3 Phase Ge Switchgear Tegangan Menengah Panel Switchgear 2000A Mv

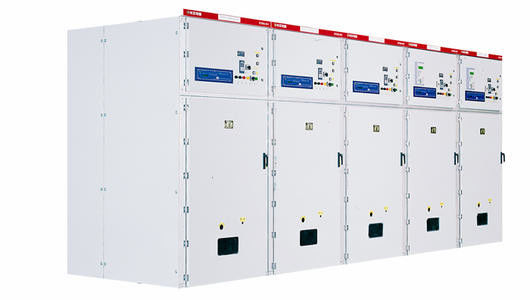

Gambar besar :  3 Phase Ge Switchgear Tegangan Menengah Panel Switchgear 2000A Mv

Detail produk:
Tempat asal: Cina
Nama merek: KNKONG
Sertifikasi: GB,ISO IEC
Nomor model: KYN61A-40.5KV
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 6000-15000
Kemasan rincian: Kemasan Ekspor Standar
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 50 unit / bulan

3 Phase Ge Switchgear Tegangan Menengah Panel Switchgear 2000A Mv

Deskripsi
Tegangan: 40.5kV ARUS: 2000A
frekuensi: 50 / 60Hz Standar: IEC ISO GB
OEM / ODM: Tersedia Pabrik: KNKONG
Cahaya Tinggi:

switchgear tegangan menengah schneider listrik

,

Panel Switchgear 2000A Mv

,

Switchgear Tegangan Menengah Ge

KNKONG-ELECTRIC SWITCHGEAR 40.5KV 2000A KYN61 IEC ISO GB panel listrik

Panel switchgear 33KV, panel switchgear daya berbalut logam MV

Switchgear tegangan menengah KYN61-40.5KV,
Knkong / ABB / Schneider VCB
40.5KV, 3-fase, AC 50 / 60Hz
Standar ISO IEC lengkap
Untuk jasa design switchgear SLD plan dan lay out plan (Single Line Drawing) mohon ipertanyaan melalui email.
Menanyakan

perkenalan produk

KYN61-40.5 (Z) mengacu pada switchgear tertutup logam AC lapis baja yang dapat dilepas (selanjutnya disebut sebagai switchgear) adalah AC 50Hz tiga fase, tegangan pengenal 40.5kV dalam ruangan set lengkap peralatan distribusi daya.Sebagai pembangkit listrik, gardu induk dan perusahaan industri dan pertambangan menerima dan mendistribusikan energi listrik, ia dapat mengontrol, melindungi dan mendeteksi sirkuit, dan juga dapat digunakan di tempat-tempat dengan operasi yang sering.

Lingkup aplikasi
Switchgear sentral lapis baja KYN61-40.5 dirancang sesuai dengan switchgear tertutup logam lapis baja di GB3906-2006.Sangat cocok untuk sistem tenaga AC tiga fase dengan tegangan pengenal 40.5kV dan frekuensi pengenal 50Hz.Ini digunakan untuk menerima dan mendistribusikan energi listrik dan mengontrol, melindungi dan mendeteksi sirkuit.Selain digunakan secara luas dalam sistem tenaga umum, ini juga dapat digunakan dalam operasi yang sering.tempat.


Menggunakan lingkungan Hidup:

a) Suhu udara: -25 ℃ ~ + 40 ℃

b) Kelembaban: Kelembaban bulanan 95%;Kelembaban harian 90%.

c) Ketinggian tidak lebih dari 2500m

d) Udara ambien tampaknya tidak tercemar oleh gas korosif dan mudah terbakar, uap, dll.

e) Tidak ada goyangan kekerasan yang sering terjadi



Data teknis

Item Satuan Data
Tegangan KV 40.5
Frekuensi Hz 50
Arus SEBUAH 1250,1600,2000
Arus Pemutus Sirkuit Pendek KA 25,31.5
Membuat Arus (Puncak) KA 63,80
4s Arus Stabilitas Termal KA 25,31.5
Arus Dinamis (Puncak) KA 63,80
Tingkat Isolasi Tegangan Tahan Frekuensi Daya 1 menit (rms) KV 95
Tegangan Penahan Impuls Petir (Puncak) KV 185
Tegangan Frekuensi Daya 1 menit Di seberang celah terbuka (rms) KV 118
Tegangan Penahan Impuls Petir Di seberang celah terbuka (Puncak) KV 215
Kelas Perlindungan Enklosur

Kandang IP4X,

Antara Kompartemen IP2X

Dimensi Kandang (Lebar * Kedalaman * Tinggi) mm 1400 * 2800 * 2600
1600 * 2800 * 2600
Jenis Pemutus Sirkuit   VCB: ZN85-40.5
Pemutus Sirkuit SF6

* Catatan: switchgear pesanan harus menyediakan SLD (Diagram garis tunggal) oleh pelanggan





Karakteristik komponen utama:



VS1-40.5 Pemutus Sirkuit Vakum Dalam Ruangan

Rating tegangan: 40.5kV

Peringkat saat ini: 630 1250 1600 2000 2500A

Peringkat arus pemutusan arus pendek: 20 25 31.5KA

Kehidupan mekanis: tidak kurang dari 20.000 kali



VS1-40.5 Data teknis

Item Satuan Tanggal
tegangan



KV

40.5
frekuensi daya pendek menahan tegangan (1 menit) 95
impuls petir menahan tegangan (puncak) 185
frekuensi Hz 50/60
arus SEBUAH 1250 1600 2000 2500 4000
arus putus hubung singkat KA 25 31.5
waktu menahan arus pendek 25 31.5
waktu terus menerus dalam waktu singkat s 4
puncak menahan arus KA 63 80
arus penutup sirkuit pendek 63 80
arus drop-out bank kapasitor tunggal / back-to-back SEBUAH 630/400
Waktu pembukaan (volt pengenal) MS 35 ~ 60
Waktu penutupan (volt pengenal) 50 ~ 100
Kehidupan mekanis waktu 20000
waktu istirahat untuk arus putus pendek yang dinilai s 20
tegangan operasi V. AC110 / 220 DC110 / 220
arus motor penyimpan daya W 230
Kecepatan pembukaan rata-rata MS 1.6 ~ 2.0
Kecepatan penutupan rata-rata 0,5 ~ 0,8
prosedur operasi

pembukaan-0,3-penutupan

pembukaan-pembukaan-tutup-180


Switchgear Knkong Electric 33KV telah melayani pasar internasional selama lebih dari 10 tahun terakhir.
