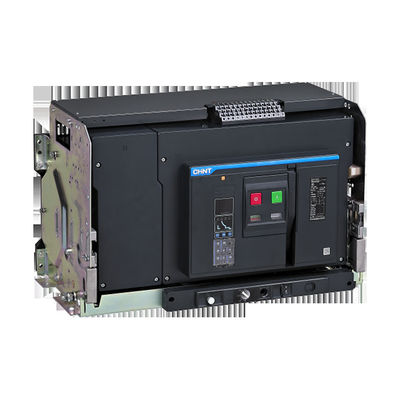

NXA Series ACB CHINT Circuit Breaker Bagian Tegangan Rendah
Pemutus sirkuit udara
Pemutus sirkuit tipe universal, juga dikenal sebagai pemutus sirkuit tipe bingkai, adalah sakelar mekanis yang dapat membuat, membawa, dan memutus arus dalam kondisi sirkuit normal, dan juga dapat membuat dan membawa waktu tertentu dan memutus arus dalam kondisi sirkuit abnormal yang ditentukan.Peralatan listrik.Pemutus sirkuit universal digunakan untuk mendistribusikan energi listrik dan melindungi sirkuit dan peralatan daya dari beban berlebih, tegangan rendah, korsleting, dll.
Jenis circuit breaker ini umumnya memiliki rangka baja, dan semua bagiannya dipasang di dalam rangka tersebut.Ini memiliki kapasitas besar, dapat dipasang dengan beberapa fungsi perangkat tripping dan lebih banyak kontak tambahan, memiliki kapasitas segmentasi dan stabilitas termal yang lebih tinggi, sehingga sering digunakan di tempat-tempat yang membutuhkan kapasitas putus tinggi dan perlindungan selektif.
fitur
Pemutus sirkuit universal cerdas cocok untuk AC 50Hz, tegangan pengenal 380V, 660V, dan arus pengenal 200A-6300A di jaringan distribusi.Mereka terutama digunakan untuk mendistribusikan energi listrik dan melindungi saluran dan peralatan listrik dari kelebihan beban, undervoltage, korsleting, fase tunggal Pemutus sirkuit memiliki berbagai fungsi perlindungan cerdas, yang dapat mencapai perlindungan selektif, tindakan akurat, menghindari pemadaman listrik yang tidak perlu, dan meningkatkan keandalan catu daya.Dalam kondisi normal, ini dapat digunakan untuk perpindahan saluran yang jarang.Pemutus arus di bawah 1250A dapat digunakan untuk melindungi motor dari beban berlebih dan korsleting pada jaringan tegangan AC 50Hz 380V.Dalam kondisi normal, ini juga dapat digunakan untuk start motor yang jarang.
Ukuran bingkai (A): 1600, 2000, 3200, 4000
Kapasitas pemutusan: N, S, H
Tegangan terukur Ue (VAC): 380/400/415
Jumlah tiang: 3P, 4P
Metode instalasi: tipe draw-out, tipe tetap
Jenis kabel: koneksi belakang horizontal
operasional
Kondisi operasi dan kemampuan beradaptasi lingkungan
Suhu operasi:
Karakteristik listrik dan mekanik dapat diterapkan pada suhu lingkungan
dari -5 ℃ - + 40 ℃.NXA juga dapat beroperasi pada suhu sekitar -45 ℃ - + 70 ℃ (tipe M,
Tipe A), -20 ℃ - + 70 ℃ (tipe P, tipe H, CD-1), faktor penurunan terlihat pada P21-22.
Kondisi penyimpanan: berlaku untuk -45 ℃ -70 ℃
NXA dapat menahan gangguan elektromagnetik berikut
- Tegangan lebih yang dihasilkan oleh interferensi elektromagnetik
- Tegangan berlebih yang disebabkan oleh gangguan lingkungan atau sistem distribusi daya
- Pelepasan gelombang radio elektrostatis (radio, interkom, radar dan sejenisnya)
Pemutus sirkuit NXA telah berhasil lulus uji kompatibilitas elektromagnetik
ditentukan sesuai dengan standar berikut (EMC) IEC / EN 60947-2
Lampiran F
Tes ini dapat menjamin tidak ada kesalahan tersandung dan tidak ada gangguan pada waktu tersandung
Tingkat perlindungan:
IP depan 20, sisi lain IP 00
Pengontrol cerdas
Tipe M (tipe dasar)
Fungsi dasar: Pengukuran dan tampilan saat ini, fungsi pelindung LS I&G
Tipe (tipe saat ini)
- Terdiri dari semua fungsi pelindung tipe M.
- Perlindungan arus tidak seimbang
Tipe P (tipe daya)
- Fungsi dasar, fungsi pelindung: L, S, I&G
- Fungsi pengukuran daya arus, tegangan, daya, dll.
- Layar LCD
Tipe H (tipe harmonik)
- Terdiri dari semua fungsi perlindungan dan pengukuran tipe P.
- Pengukuran dan analisis harmonik
- Fungsi komunikasi
