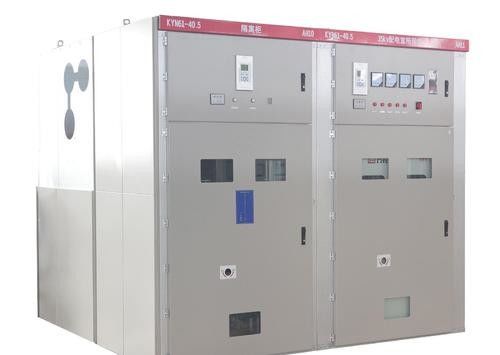

Detail produk:
|
Tegangan rating: | 33KV | Peringkat saat ini: | 2000A |
---|---|---|---|
Frekuensi penilaian: | 50Hz | Standerds: | IEC GB |
OEM / ODM: | Tersedia | Pabrik: | KNKONG |
Cahaya Tinggi: | Panel Listrik Switchgear 2000A,Switchgear Tegangan Menengah KYN61A IEC,Switchgear Tegangan Menengah 2000A IEC |
perkenalan produk
Lingkungan kerja:
a) Suhu: -25 ℃ ~ + 40 ℃
b) Kelembaban: Rata-rata bulanan 95%;Rata-rata harian 90%.
c) Ketinggian ≤2500m
d) Udara ambien tampaknya tidak tercemar oleh gas korosif dan mudah terbakar, uap, dll.
e) Tidak ada goyangan yang sering terjadi.
Data teknis
Item | Satuan | Data | |
Tegangan Peringkat | KV | 40.5 | |
Frekuensi Peringkat | Hz | 50 | |
Peringkat Saat Ini | SEBUAH | 1250,1600,2000 | |
Peringkat Arus Pemutus Sirkuit Pendek | KA | 25,31.5 | |
Peringkat Membuat Saat Ini (Puncak) | KA | 63,80 | |
4s Arus Stabilitas Termal | KA | 25,31.5 | |
Peringkat Arus Dinamis (Puncak) | KA | 63,80 | |
Peringkat Tingkat Isolasi | Tegangan Tahan Frekuensi Daya 1 menit (rms) | KV | 95 |
Tegangan Penahan Impuls Petir (Puncak) | KV | 185 | |
Tegangan Frekuensi Daya 1 menit Di seberang celah terbuka (rms) | KV | 118 | |
Tegangan Penahan Impuls Petir Di seberang celah terbuka (Puncak) | KV | 215 | |
Kelas Perlindungan Enklosur |
Kandang IP4X, Antara Kompartemen IP2X |
||
Dimensi Kandang (Lebar * Kedalaman * Tinggi) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
Jenis Pemutus Sirkuit | VCB: ZN85-40.5 Pemutus Sirkuit SF6 |
* Catatan: switchgear pesanan harus menyediakan SLD (Diagram garis tunggal) oleh pelanggan
Karakteristik komponen utama:
VS1-40.5 Pemutus Sirkuit Vakum Dalam Ruangan
Tegangan: 40.5kV
Saat ini: 630 1250 1600 2000 2500A
Arus pemutusan arus pendek: 20 25 31.5KA
Kehidupan mekanik: 20.000 kali
KNKONG VS1-40.5 Data teknis
Item | Satuan | Tanggal |
Tegangan terukur |
KV |
40.5 |
Nilai tegangan menahan frekuensi daya waktu pendek (1 menit) | 95 | |
Dinilai impuls petir menahan tegangan (puncak) | 185 | |
Frekuensi dinilai | Hz | 50/60 |
Nilai saat ini | SEBUAH | 1250 1600 2000 2500 4000 |
Nilai arus putus hubung singkat | KA | 25 31.5 |
Dinilai waktu pendek menahan arus | 25 31.5 | |
Dinilai waktu kontinu waktu singkat | s | 4 |
Nilai puncak menahan arus | KA | 63 80 |
Nilai arus penutupan hubung singkat | 63 80 | |
Dinilai arus drop-out bank kapasitor tunggal / back-to-back | SEBUAH | 630/400 |
Waktu pembukaan (volt pengenal) | MS | 35 ~ 60 |
Waktu penutupan (volt pengenal) | 50 ~ 100 | |
Kehidupan mekanis | waktu | 20000 |
Dinilai waktu istirahat untuk arus putus pendek terukur | s | 20 |
Tegangan operasi terukur | V. | AC110 / 220 DC110 / 220 |
Nilai arus motor penyimpan daya | W | 230 |
Kecepatan pembukaan rata-rata | MS | 1.6 ~ 2.0 |
Kecepatan penutupan rata-rata | 0,5 ~ 0,8 | |
Prosedur operasi terukur |
pembukaan-0,3-penutupan pembukaan-pembukaan-tutup-180 |
Knkong Electric telah menyediakan switchgear 33KV untuk pasar internasional selama lebih dari 10 tahun.
