Detail produk:
|
Tegangan rating: | 40.5kV | Peringkat saat ini: | 630A / 1600A / 2000A |
---|---|---|---|
Frekuensi penilaian: | 50Hz | Standerds: | IEC |
OEM / ODM: | Tersedia | Pabrik: | KNKONG |
Cahaya Tinggi: | Switchgear Berpakaian Logam Tegangan Menengah 33KV,Switchgear Berpakaian Logam Tegangan Menengah IEC,switchgear tegangan menengah iec |
perkenalan produk

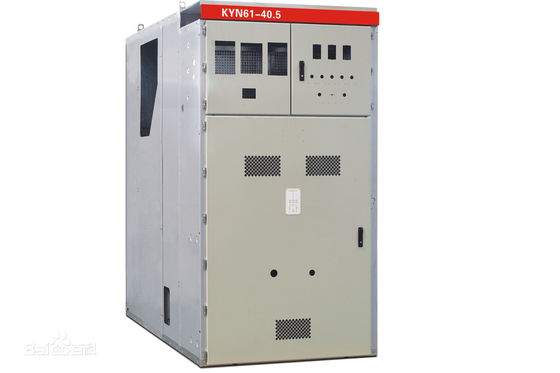

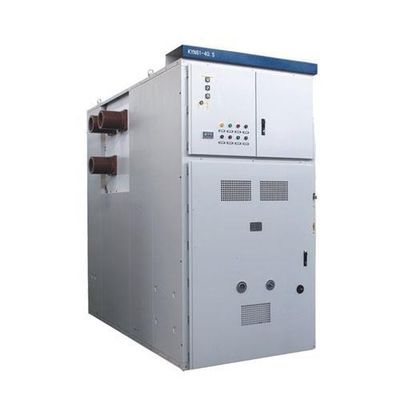

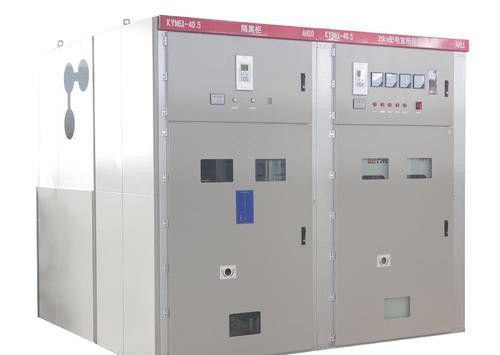

KYN61-40.5 Switchgear tertutup logam 3P AC 50Hz, tegangan pengenal 40.5kV cocok untuk pembangkit listrik, gardu induk, dan distribusi daya ke perusahaan industri dan pertambangan, transportasi kereta api sebagai penerimaan dan distribusi energi listrik.Dan penerapan fungsi kontrol, perlindungan, dan pemantauan rangkaian.Model utilitas memiliki keunggulan operasi yang fleksibel, kinerja kelistrikan yang andal, masa pakai yang lama, perawatan yang mudah.
KNY61-60.5 dapat dilengkapi dengan ABB / Schneider / Knkong series 40.5KV VCB.
Lingkungan layanan:
a) Suhu udara: -25℃~ + 40℃
b) Kelembaban: Kelembaban rata-rata bulanan 95%;Kelembaban rata-rata harian 90%.
c) Ketinggian 2500m
d) Udara ambien tampaknya tidak tercemar oleh gas korosif dan mudah terbakar, uap, dll.
e) Tidak ada goyangan kekerasan yang sering terjadi
Data teknis
Item | Satuan | Data | |
Tegangan Terukur | KV | 40.5 | |
Frekuensi Terukur | Hz | 50 | |
Nilai Saat Ini | SEBUAH | 1250,1600,2000 | |
Nilai Arus Pemutus Sirkuit Pendek | KA | 25,31.5 | |
Dinilai Membuat Saat Ini (Puncak) | KA | 63,80 | |
4s Arus Stabilitas Termal | KA | 25,31.5 | |
Dinilai Arus Dinamis (Puncak) | KA | 63,80 | |
Tingkat Isolasi Terukur | Tegangan Tahan Frekuensi Daya 1 menit (rms) | KV | 95 |
Tegangan Penahan Impuls Petir (Puncak) | KV | 185 | |
Tegangan Frekuensi Daya 1 menit Di seberang celah terbuka (rms) | KV | 118 | |
Tegangan Penahan Impuls Petir Di seberang celah terbuka (Puncak) | KV | 215 | |
Kelas Perlindungan Enklosur |
Kandang IP4X, Antara Kompartemen IP2X |
||
Dimensi Kandang (Lebar * Kedalaman * Tinggi) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
Jenis Pemutus Sirkuit | VCB: ZN85-40.5 Pemutus Sirkuit SF6 |
* Catatan: switchgear pesanan harus menyediakan SLD (Diagram garis tunggal) oleh pelanggan
Karakteristik komponen utama:
VS1-40.5 Pemutus Sirkuit Vakum Dalam Ruangan
Nilai tegangan: 40.5kV
Nilai saat ini: 630 1250 1600 2000 2500A
Nilai arus pemutusan arus pendek: 20 25 31.5KA
Kehidupan mekanik: 20.000 kali
VS1-40.5 Data teknis
Item | Satuan | Tanggal |
Tegangan terukur |
KV |
40.5 |
Nilai tegangan menahan frekuensi daya waktu pendek (1 menit) | 95 | |
Dinilai impuls petir menahan tegangan (puncak) | 185 | |
Frekuensi dinilai | Hz | 50/60 |
Nilai saat ini | SEBUAH | 1250 1600 2000 2500 4000 |
Nilai arus putus hubung singkat | KA | 25 31.5 |
Dinilai waktu pendek menahan arus | 25 31.5 | |
Dinilai waktu kontinu waktu singkat | s | 4 |
Nilai puncak menahan arus | KA | 63 80 |
Nilai arus penutupan hubung singkat | 63 80 | |
Dinilai arus drop-out bank kapasitor tunggal / back-to-back | SEBUAH | 630/400 |
Waktu pembukaan (volt pengenal) | MS | 35 ~ 60 |
Waktu penutupan (volt pengenal) | 50 ~ 100 | |
Kehidupan mekanis | waktu | 20000 |
Dinilai waktu istirahat untuk arus putus pendek terukur | s | 20 |
Tegangan operasi terukur | V. | AC110 / 220 DC110 / 220 |
Nilai arus motor penyimpan daya | W | 230 |
Kecepatan pembukaan rata-rata | MS | 1.6 ~ 2.0 |
Kecepatan penutupan rata-rata | 0,5 ~ 0,8 | |
Prosedur operasi terukur |
pembukaan-0,3-penutupan pembukaan-pembukaan-tutup-180 |
Switchgear Knkong Electric 33KV telah melayani pasar internasional selama lebih dari 10 tahun.
Menghargai kerja keras tim teknik kelistrikan profesional kami, evaluasi internasional switchgear 33kv kami positif.
