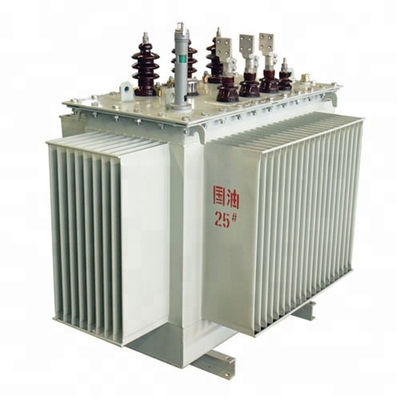

S13 High Voltage Full Sealed Oil Immersed Transformer Power Transformer10KV / 0.4KV 30-1600KVA 50 / 60Hz
perkenalan produk
Trafo daya terendam oli tertutup penuh S13 yang dikembangkan dan diproduksi oleh perusahaan memiliki keunggulan berupa kerugian rendah, kebisingan rendah, dan efisiensi tinggi, yang dapat mencapai efek penghematan energi yang baik dan mengurangi polusi.Dibandingkan dengan transformator terendam oli biasa, transformator yang tertutup sepenuhnya menghilangkan konservator oli.Perubahan volume oli secara otomatis disesuaikan dan dikompensasi oleh elastisitas lembaran bergelombang dari tangki oli bergelombang.Trafo diisolasi dari udara untuk mencegah dan memperlambat kerusakan oli dan penuaan isolasi., Tingkatkan keandalan operasi, dan operasi normal bebas perawatan.
fitur
1. Inti besi transformator sangat mengurangi kehilangan tanpa beban dan arus tanpa beban, dan inti besi terikat untuk memastikan kekencangan inti besi dan mengurangi kebisingan.
2. Gulungan tegangan tinggi dan rendah terbuat dari tembaga bebas oksigen, dan belitan tegangan rendah 500kVA dan di bawahnya mengadopsi struktur silinder lapis ganda.630kVA dan di atasnya mengadopsi struktur spiral ganda atau spiral empat, dan belitan tegangan tinggi mengadopsi struktur silinder multi-layer.
3. Grup koneksi transformator menggunakan Dyn11 untuk mengurangi dampak harmonisa pada jaringan listrik dan meningkatkan kualitas catu daya.
4. Trafo adalah struktur yang tertutup rapat, yang memperpanjang masa pakai, tidak perlu menggantung inti dan bebas perawatan.
5. Nilai kebisingan yang diukur lebih rendah dari standar.
Setelah rangkaian transformator ini diangkut secara normal, bagian yang relevan dapat dipasang tanpa pemeriksaan inti, dan uji penerimaan dapat dilakukan, dan dapat dioperasikan setelah memenuhi syarat.
Standar Produk
GB1094.1-2013 Aturan umum untuk transformator daya
GB1094.2-2013 Kenaikan Suhu Transformator Daya
GB1094.3-2003 Tingkat Isolasi dan Uji Isolasi Transformator Daya
GB1094.5-2008 Trafo daya tahan terhadap korsleting
GB / T1094.10-2003 Transformator daya - Bagian 10: Penentuan tingkat suara
GB / T25446-2010 Parameter dan persyaratan teknis transformator distribusi inti amorf yang terendam minyak
Fitur Struktural
Inti besi:Bahan magnet inti besi menggunakan paduan amorf.Karena paduan amorf tidak memiliki struktur kristal dan memiliki karakteristik magnet yang lembut, area loop histeresis sangat sempit, magnetisasi
daya kecil, resistivitas listrik tinggi, dan rugi arus eddy kecil, sehingga rugi tanpa beban dan arus tanpa beban trafo yang terbuat dari bahan ini digunakan.sangat rendah.Inti terdiri dari empat kerangka inti terpisah di bidang yang sama
untuk membentuk tipe tiga fase lima kolom.Ini harus dianil, dan harus memiliki sambungan penghalang silang dengan bentuk penampang persegi panjang.
Gulungan:Selain menggunakan belitan tegangan rendah (160kVA atau kurang) dengan konduktor tembaga, struktur silinder yang terbuat dari kertas tembaga umumnya digunakan;belitan tegangan tinggi menggunakan struktur silinder berlapis-lapis untuk menyeimbangkan distribusi ampere belitan dan kebocoran fluks magnet.Gulungan tegangan tinggi dan tegangan rendah digabungkan dengan perangkat tegangan kawat untuk membentuk gulungan persegi panjang, dan gulungan dipadatkan dengan menekan dan membentuk panas untuk meningkatkan kekuatan mekanik gulungan dan kemampuan untuk menahan korsleting.
Tangki minyak:Ini mengadopsi struktur bergelombang penyegelan penuh dan bebas perawatan yang indah.Melalui teknologi produksi tangki minyak canggih, ia mengalami tekanan ...
Perusahaan
Tanggung jawab: Riset produksi dan pengembangan Sakelar MV & LV, VCB luar ruangan & dalam ruangan, terminal distribusi daya (DTU, FTU).
Tahun didirikan: 10-Juni-2009
Modal terdaftar: RMB102.000.000 (USD 15.000.000)
Lisensi Perusahaan: 91410104689749184A
Area bengkel manufaktur: 20.000 meter persegi
Sifat perusahaan: perusahaan swasta
Jumlah Karyawan: 180
Insinyur senior: 20-30
Volume penjualan tahunan pada 2019: RMB200.000.000 (USD 26.000.000)
10KV-S11 Minyak Transformer mdalam data teknis
Kapasitas yang ternilai
(KVA) |
Tinggi
tegangan
(KV) |
Penyadapan
Jarak |
Rendah
tegangan
(KV) |
Frekuensi
(Hz) |
Koneksi
Simbol |
Kehilangan tanpa beban
(W) |
kehilangan beban
(W) |
Tanpa Beban Saat Ini
(%) |
Tingkat kebisingan
(dB) |
Sirkuit pendek
impedansi (%) |
Mengukur
A x B
(mm x mm) |
Ukuran
L * W * H (mm) |
Berat (KG) |
| 30 |
6
6.3
6.6
10
10.5
11 |
± 5%
± 2X 2. 5% |
0.4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2.3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2.0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1.9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1.8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1.6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1.5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1.4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1.4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1.3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1.2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1.1 |
54 |
4.5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1.0 |
57 |
820 |
1740X1255X1400 |
21.00 |
| 1000 |
1150 |
10300 |
1.0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0.9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0.8 |
59 |
820 |
1960X1415X1700 |
3430 |
10KV-S13 / 14 Data teknis utama Oil Transformer
Kapasitas yang ternilai
(KVA) |
Tinggi
tegangan
(KV) |
Penyadapan
Jarak |
Rendah
tegangan
(KV) |
Frekuensi
(Hz) |
Koneksi
Simbol |
Kehilangan tanpa beban
(W) |
kehilangan beban
(W) |
Tanpa Beban Saat Ini
(%) |
Tingkat kebisingan
(dB) |
Sirkuit pendek
impedansi (%) |
Mengukur
A x B
(mm x mm) |
Ukuran
L * W * H (mm)
|
Berat (KG) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6.3
6.6
10
10.5
11
|
± 5%
± 2X 2,5%
|
0.4 |
50 |
D, yn11 Y. ynO |
80 |
80 |
630/600 |
505/480 |
1.4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1.2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0.97 |
52 |
400X40C |
1060 X 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0.97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0.84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0.84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0.74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0.64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0.64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
1465 X 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4.5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0.48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0.42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0.36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0.36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
