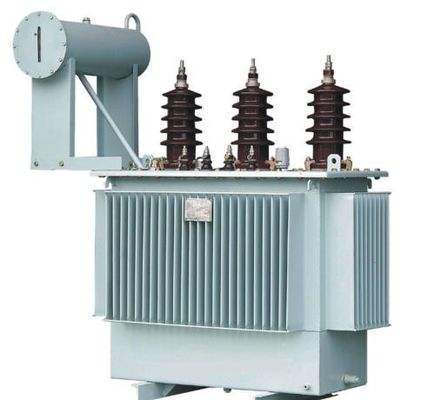

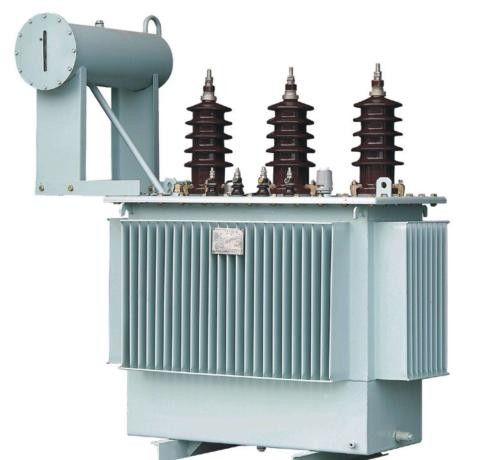

10 / 0.4KV 3-fase transformator daya jenis oli 30-2500KVA ISO IEC GB
perkenalan produk
Trafo terendam minyak adalah salah satu bagian penting dari peralatan dalam catu daya dan sistem distribusi perusahaan industri dan pertambangan serta bangunan sipil.Ini mengurangi tegangan jaringan 10 (6) kV atau 35kV ke tegangan bus 230 / 400V yang digunakan oleh pengguna.Jenis produk ini cocok untuk AC 50 (60) Hz, kapasitas pengenal maksimum tiga fase 2500kVA (kapasitas pengenal maksimum fase tunggal 833kVA, transformator fase tunggal umumnya tidak disarankan), dapat digunakan di dalam ruangan (luar ruangan), bila kapasitas 315kVA dan di bawah Dapat dipasang di tiang, suhu lingkungan tidak lebih tinggi dari 40 ℃, tidak lebih rendah dari -25 ℃, suhu rata-rata harian tertinggi adalah 30 ℃, suhu rata-rata tahunan tertinggi adalah 20, kelembaban relatif tidak melebihi 90% (suhu sekitar 25 ℃), ketinggian Tidak lebih dari 1000m.Jika tidak sesuai dengan kondisi penggunaan di atas, penyesuaian kuota yang sesuai harus dilakukan sesuai dengan ketentuan terkait GB6450-86.
fitur
1. Inti besi transformator sangat mengurangi kehilangan tanpa beban dan arus tanpa beban, dan inti besi terikat untuk memastikan kekencangan inti besi dan mengurangi kebisingan.
2. Gulungan tegangan tinggi dan rendah terbuat dari tembaga bebas oksigen, dan belitan tegangan rendah 500kVA dan di bawahnya mengadopsi struktur silinder lapis ganda.630kVA dan di atasnya mengadopsi struktur spiral ganda atau spiral empat, dan belitan tegangan tinggi mengadopsi struktur silinder multi-layer.
3. Grup koneksi transformator menggunakan Dyn11 untuk mengurangi dampak harmonisa pada jaringan listrik dan meningkatkan kualitas catu daya.
4. Trafo adalah struktur yang tertutup rapat, yang memperpanjang masa pakai, tidak perlu menggantung inti dan bebas perawatan.
5. Nilai kebisingan yang diukur lebih rendah dari standar.
Setelah rangkaian transformator ini diangkut secara normal, bagian yang relevan dapat dipasang tanpa pemeriksaan inti, dan uji penerimaan dapat dilakukan, dan dapat dioperasikan setelah memenuhi syarat.
Standar Produk
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB / T1094.10-2003
GB / T25446-2010
Karakteristik kinerja
Sebuah.Gulungan tegangan rendah dari transformator terendam minyak umumnya mengadopsi struktur silinder dengan lapisan tembaga mengelilingi poros, kecuali untuk kabel tembaga berkapasitas kecil;belitan tegangan tinggi mengadopsi struktur silinder berlapis-lapis untuk menyeimbangkan distribusi belitan ampere dan menyebabkan kebocoran.Kecil, kekuatan mekanik tinggi, resistansi hubung singkat yang kuat.
b.Inti besi dan belitan masing-masing diadopsi dengan ukuran pengikatan.Bagian pengencang seperti ketinggian perangkat dan kabel tegangan rendah dilengkapi dengan mur kunci pengunci sendiri, dan struktur non-suspensi diadopsi untuk menahan guncangan transportasi.
c.Kumparan dan inti besi dikeringkan secara vakum, dan oli transformator disaring secara vakum dan diminyaki untuk meminimalkan kelembapan di dalam transformator.
d.Tangki oli mengadopsi lembaran bergelombang, yang memiliki fungsi pernapasan untuk mengimbangi perubahan volume oli yang disebabkan oleh perubahan suhu, jadi produk ini tidak memiliki konservator oli, yang jelas mengurangi ketinggian trafo.
e.Karena lembaran bergelombang menggantikan konservator oli, oli transformator diisolasi dari dunia luar, yang secara efektif mencegah masuknya oksigen dan kelembaban, yang menyebabkan penurunan kinerja insulasi.
f.Menurut lima poin kinerja di atas, dipastikan bahwa trafo yang terendam minyak tidak perlu diganti selama operasi normal, yang sangat mengurangi biaya perawatan trafo dan memperpanjang masa pakai trafo.
Data teknis utama 10KV S11 Oil Transformer
Kapasitas yang ternilai
(KVA) |
Tinggi
tegangan
(KV) |
Penyadapan
Jarak |
Rendah
tegangan
(KV) |
Frekuensi
(Hz) |
Koneksi
Simbol |
Kehilangan tanpa beban
(W) |
kehilangan beban
(W) |
Tanpa Beban Saat Ini
(%) |
Tingkat kebisingan
(dB) |
Sirkuit pendek
impedansi (%) |
Mengukur
A x B
(mm x mm) |
Ukuran
L * W * H (mm) |
Berat (KG) |
| 30 |
6
6.3
6.6
10
10.5
11 |
± 5%
± 2X 2. 5% |
0.4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2.3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2.0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1.9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1.8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1.6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1.5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1.4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1.4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1.3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1.2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1.1 |
54 |
4.5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1.0 |
57 |
820 |
1740X1255X1400 |
21.00 |
| 1000 |
1150 |
10300 |
1.0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0.9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0.8 |
59 |
820 |
1960X1415X1700 |
3430 |
10KV-S13 / 14 Data teknis utama Oil Transformer
Kapasitas yang ternilai
(KVA) |
Tinggi
tegangan
(KV) |
Penyadapan
Jarak |
Rendah
tegangan
(KV) |
Frekuensi
(Hz) |
Koneksi
Simbol |
Kehilangan tanpa beban
(W) |
kehilangan beban
(W) |
Tanpa Beban Saat Ini
(%) |
Tingkat kebisingan
(dB) |
Sirkuit pendek
impedansi (%) |
Mengukur
A x B
(mm x mm) |
Ukuran
L * W * H (mm)
|
Berat (KG) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6.3
6.6
10
10.5
11
|
± 5%
± 2X 2,5%
|
0.4 |
50 |
D, yn11 Y. ynO |
80 |
80 |
630/600 |
505/480 |
1.4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1.2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0.97 |
52 |
400X40C |
1060 X 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0.97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0.84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0.84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0.74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0.64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0.64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
1465 X 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4.5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0.48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0.42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0.36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0.36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
