380V, 50/60Hz
Desain modular, perakitan mudah
Kandang: Maks.IP40
CCC, ISO9001, GB7251, IEC439
Kirimkan kepada kami SLD (Gambar Garis Tunggal) atau persyaratan Anda, kami merancang rencana switchgear untuk Anda
Umum

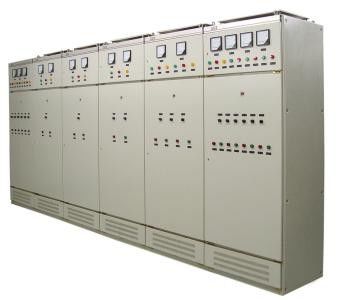

Switchgear tipe GGD digunakan dalam sistem distribusi daya pembangkit listrik, gardu induk, pembangkit listrik, pabrik dan tambang, dll., Sebagai AC 50-60Hz, dan arus kerja asing ke 3150 pengguna, sebagai konversi daya, distribusi dan kontrol daya, peralatan penerangan dan distribusi tenaga listrik.
Lingkungan kerja
1. Suhu sekitar tidak lebih tinggi dari +40℃ dan tidak lebih rendah dari -5℃.
2. Saat produk dipasang dan digunakan, ketinggian tempat penggunaan tidak boleh melebihi 2000M.
3. Kelembaban relatif udara sekitar tidak lebih dari 90% (+25℃).
4. Peralatan harus dipasang di tempat yang tidak menimbulkan getaran dan benturan keras, dan di tempat yang komponen kelistrikannya tidak berkarat.
5. Kelembaban relatif udara di sekitarnya tidak melebihi 5% ketika suhu maksimum 40 derajat, dan suhu relatif yang lebih besar diperbolehkan pada suhu yang lebih rendah, yang harus dipertimbangkan karena
Perubahan suhu kadang-kadang dapat menghasilkan efek kondensasi
6. Ketika pengguna memiliki persyaratan khusus, itu dapat diselesaikan melalui konsultasi dengan pabrikan
Fitur utama
1. Menurut tujuannya, dibagi menjadi: kabinet penerima daya, kabinet koneksi busbar, kabinet pengumpan, kabinet kontrol motor, kabinet kompensasi daya reaktif, kabinet distribusi daya penerangan.
2. Struktur kabinet:
(1) Rangka kabinet dilas sebagian dan dirakit dengan baja cold-formed 8MF.Bingkai memiliki lubang pemasangan yang diatur menurut modul E=20mm dan E=100mm untuk meningkatkan keserbagunaan perakitan produk.
(2) Penjepit busbar tipe ZMJ, yang termoform dengan bahan PPO tahan api tinggi, memiliki struktur modular dengan kekuatan mekanik dan insulasi yang tinggi.
(3) Lemari lebar 1000mm dan 1200mm mengadopsi struktur pintu ganda simetris di bagian depan, dan lemari lebar 600mm dan 800mm mengadopsi struktur pintu utuh.Bagian belakang kabinet mengadopsi struktur pintu ganda yang simetris.Struktur kabinet tidak dipasang di dinding.
(4) Pintu kabinet terhubung ke bingkai dengan engsel poros galvanis, yang nyaman untuk dipasang dan dibongkar.Ada sisipan karet di tepi lipat pintu.
(5) Struktur sekrup knurled grounding digunakan antara bagian pemasangan di kabinet dan bingkai untuk membentuk sirkuit perlindungan grounding yang lengkap.
(6) Penutup atas badan kabinet dapat dilepas bila diperlukan untuk memudahkan perakitan dan penyesuaian bus utama.
Fitur lainnya
Kemampuan beradaptasi yang kuat, berbagai pilihan komponen utama, banyak produk merek domestik dan impor cocok untuk segala usia
Sebagai hasil dari instalasi yang baik, ketika beberapa produk tertentu dapat diadopsi, karena prompt instalasi tipe GGD, instalasi tidak akan disebabkan oleh jenis perubahan atau pembaruan tertentu.
Mengadopsi desain standar universal, dengan lubang pemasangan cetakan, koefisien universal, dll.
Sesuai dengan persyaratan desain produk industri, metode rasio emas diadopsi untuk badan kabinet dan ukuran terbagi setiap bagian untuk membuat seluruh kabinet indah dan segar.
Kabinet GGD dirancang dengan penuh pertimbangan masalah dispersi di badan kabinet.Sejumlah besar slot pendispersi di badan kabinet berumur pendek.Ketika komponen listrik panas, freezer akan mengambilnya dan keluar melalui lubang ujung atas dan angin akan terus berlanjut.Slot di ujung bawah melengkapi kabinet, sehingga bodi yang disegel adalah saluran ventilasi alami dari bawah ke atas, membentuk distribusi yang tersebar
Panel kabinet mengadopsi teknologi penyemprotan plastik, yang memiliki kekuatan pemrosesan yang kuat dan perasaan tangan yang baik.Kabinet memiliki nada matte untuk menghindari efek menyilaukan.Staf yang bertugas menciptakan lingkungan visual yang lebih nyaman.
Pasang penutup atas kabinet bila diperlukan, sesuaikan bongkar muat bus lokal, dan cincin pembunuh empat sudut di bagian atas kabinet digunakan untuk mengangkat dan mengirim
Tingkat perlindungan seluruh kabinet adalah IP30, dan pengguna juga dapat memilih antara IP20-IP40 sesuai dengan persyaratan lingkungan di tempat
