IEC62271 SF6 Ring Unit Utama Switchgear 33kv Gis Switchgear

IEC62271 SF6 Ring Unit Utama Switchgear 33kv Gis Switchgear
IEC62271 SF6 Ring Unit Utama Switchgear 33kv Gis Switchgear

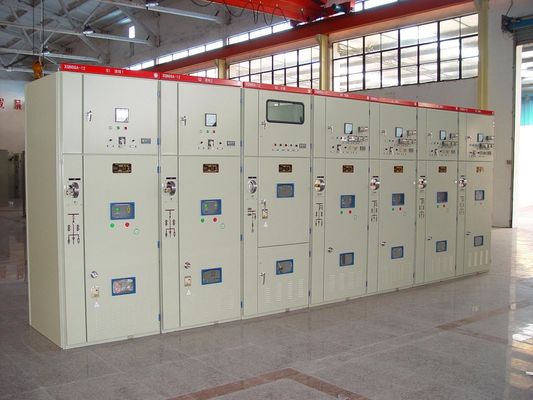

Gambar besar :  IEC62271 SF6 Ring Unit Utama Switchgear 33kv Gis Switchgear

Detail produk:
Tempat asal: Cina
Nama merek: KNKONG
Sertifikasi: CB,ISO
Nomor model: HXGN15
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 6000-15000
Kemasan rincian: Kemasan Ekspor Standar
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 50 unit / bulan
Kontak

IEC62271 SF6 Ring Unit Utama Switchgear 33kv Gis Switchgear

Deskripsi
Standar: IEC 62271-1, IEC 62271-200, IEC 62271- 100, IEC 62271-102. IEC 62271-1, IEC 62271-200, IEC Tegangan: 33KV
ARUS: 1250A Pabrik: KNKONG
Cahaya Tinggi:

SF6 Ring Switchgear Unit Utama

,

Switchgear Gis 33kv

,

Switchgear Gis IEC62271 33kv

IEC62271 SF6 Ring Unit Utama Switchgear 33kv Gis Switchgear

SF6 ring switchgear unit utama 11kv Ring Unit Utama

Switchgear dalam ruangan
Unit Utama Cincin Tertutup Berpakaian Logam SF6
33KV 50 / 60Hz, 630,1250A
OEM & ODM, peralatan lengkap
Memenuhi standar IEC
Kirimkan SLD Anda (Single Line Drawing) atau persyaratan yang akan kami kutip secepatnya.
Menanyakan

perkenalan produk

Principleedit
Jaringan cincin mengacu pada jaringan distribusi daya cincin, yaitu, saluran utama catu daya membentuk loop tertutup, dan catu daya memasok daya ke saluran utama cincin, dan kemudian mendistribusikan daya sepenuhnya dari saluran utama hingga saluran tinggi. sakelar tegangan.Keuntungannya adalah bahwa setiap cabang distribusi tenaga listrik dapat mengambil daya dari jalur utama kiri dan jalur utama kanannya.Ketika jalur utama kiri gagal, dia terus menerima aliran listrik dari jalur utama kanan, dan ketika jalur utama kanan gagal, dia terus menerima aliran listrik dari jalur utama kiri.Dengan cara ini, meskipun catu daya utama adalah catu daya sirkuit tunggal, namun dari setiap cabang distribusi diperoleh manfaat yang mirip dengan catu daya ganda, sehingga meningkatkan keandalan catu daya.
Yang disebut "kabinet jaringan cincin" berarti bahwa setiap cabang distribusi dilengkapi dengan kabinet sakelar (kabinet sakelar keluar), dan batang bus dari kabinet sakelar ini juga merupakan bagian dari jalur saluran induk cincin.Dengan kata lain, jalur batang cincin terdiri dari batang bus di setiap kabinet outlet.Setiap kabinet outlet disebut "kabinet jaringan cincin".Faktanya, jika Anda mengeluarkan kabinet jaringan cincin saja, Anda tidak dapat melihat arti dari "jaringan cincin".
Arus pengenal dari jaringan utama cincin ini tidak besar, sehingga saklar tegangan tinggi dari jaringan induk umumnya tidak menggunakan pemutus arus dengan struktur yang rumit, tetapi saklar beban tegangan tinggi dengan sekring tegangan tinggi dengan struktur sederhana. .Dengan kata lain, sakelar tegangan tinggi pada unit utama ring umumnya merupakan sakelar beban.Unit utama cincin menggunakan sakelar beban untuk mengoperasikan arus normal, dan sekering untuk memutus arus hubung singkat.Kombinasi keduanya menggantikan pemutus sirkuit.Tentu saja, ini hanya bisa dibatasi pada kapasitas tertentu.
Switchgear semacam itu juga dapat digunakan dalam sistem distribusi struktur jaringan non-ring, sehingga dengan aplikasi switchgear yang luas ini, "kabinet jaringan cincin" telah melompat keluar dari kategori distribusi daya jaringan cincin dan umumnya mengacu pada sakelar beban. -tegangan switchgear adalah saklar utama.



Fitur
1. Struktur berlapis logam dan tertutup sepenuhnya, dapat mencegah masuknya kotoran dan hewan kecil.
2. Melalui jendela observasi posisi sakelar panel pintu dan kondisi umum dapat dilihat dengan jelas.
3. Pegangan pengoperasian pintu dan sakelar secara mekanis saling bertautan untuk memastikan pintu tidak dapat dibuka dengan sakelar tertutup dan sakelar tidak dapat ditutup dengan pintu terbuka.
4. Switchgear menggunakan sakelar vakum yang dikombinasikan dengan bahan isolasi padat.Teknologi ramah lingkungan ini menghindari penggunaan SF6 sebagai gas isolasi.
5. Interlock FIVE-PREVENTION yang andal dapat secara efektif mencegah mal-operasi.



Data teknis

Tidak. Barang Satuan Parameter
1 Tegangan terukur kV 12 24 36
2 Frekuensi yang dinilai Hz 50/60
3 Nilai saat ini SEBUAH 630 (1250 *)
4

Frekuensi daya 1 menit

menahan tegangan

 basah kV 38 50 70
kering kV 48 60 85
5 Impuls petir menahan tegangan kV 75 125/150 170
6 Nilai arus pemutusan hubung singkat (puncak) kA 80 63 63
7 Nilai beban aktif dan arus pemutus sirkuit dekat SEBUAH 63 50 50
8 Nilai mentransfer saat ini SEBUAH 17.00 1200 1200
9 Dinilai arus pendek membuat arus (puncak) kA 80 63 63
10 Kabel terukur (jalur) pengisian arus pemutusan SEBUAH

50 dan 10

50/10
11 Arus pemutusan muatan kabel dalam gangguan pembumian SEBUAH 20 20 20
12 Dinilai menahan arus (puncak) kA 80 63 63
13 Waktu singkat menahan arus (2s) kA 25 20 20
14 Mekanisme hidup waktu 5.000 2000 2000
