Detail produk:
|
| Peringkat Tegangan: | 12/24/36KV | Peringkat Saat Ini: | 630A 1250A |
|---|---|---|---|
| Frekuensi penilaian: | 50Hz | Standar: | GB ISO |
| OEM/ODM: | Tersedia | ||
| Menyoroti: | Switchgear Terisolasi Gas Tegangan Menengah,Switchgear Terisolasi Gas Tegangan Menengah 36KV,Switchgear Gis HXGN15 mv |
||

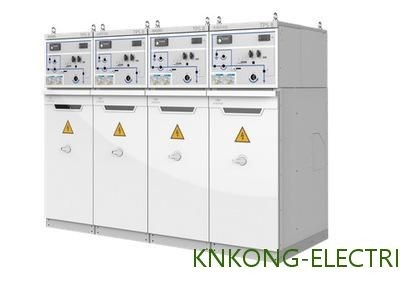

Gas Insulated SF6 Switchgear HXGN15 series Swg 12/24/36KV 630A 1250A MV panel sakelar GB ISO
perkenalan produk
Umum
HXGN15 seri unit tipe SF6 ring net cabinet dengan sakelar beban SF6 sebagai sakelar utama, untuk seluruh kabinet, cocok untuk otomatisasi distribusi listrik dan sakelar tutup logam yang ringkas dan dapat diperluas.Ini dicirikan oleh strukturnya yang sederhana, operasi yang fleksibel, interlocking yang andal dan pemasangan yang nyaman, dll., Yang dapat memberikan proyek teknis yang memuaskan baik untuk berbagai kesempatan aplikasi dan pengguna.Dengan adopsi teknologi sensor dan relai proteksi terkini, ditambah teknologi canggih dan proyek perakitan fleksibel, kabinet jaring cincin SF6 tipe unit HXGN15 dapat sepenuhnya memenuhi kebutuhan pasar yang terus berubah.Ini dapat mengambil sakelar pemutus beban FLBS36 SF6 yang diproduksi sendiri;juga sesuai dengan permintaan pengguna dapat dirakit dengan pemutus sirkuit vakum seri VB4 peringkat atas internasional dengan mekanisme magnet permanen yang dibuat oleh AREVA atau pemutus sirkuit tipe SF6 HD4 yang dibuat oleh AREVA atau pemutus sirkuit tipe HD4 SF6 yang dibuat oleh ABB atau dengan VS1- kami 12 jenis pemutus sirkuit vakum dengan mekanisme magnet permanen.Metode pengoperasian sakelar utama di dalam unit utama ring dapat dilakukan secara manual atau dengan tenaga listrik.Dan itu dapat memenuhi persyaratan "Empat Kontrol" ketika dicocokkan dengan FTU dan RTU.
Fitur
1. Struktur berlapis logam dan tertutup sepenuhnya, dapat mencegah kotoran dan hewan kecil dari pintu masuk.
2. Melalui jendela observasi di panel pintu posisi saklar dan kondisi umum dapat dilihat dengan jelas.
3. Gagang pengoperasian pintu dan sakelar secara mekanis saling mengunci untuk memastikan pintu tidak dapat dibuka dengan sakelar tertutup dan sakelar tidak dapat ditutup dengan pintu terbuka.
4. Switchgear menggunakan sakelar vakum yang dikombinasikan dengan bahan isolasi padat.Teknologi ramah lingkungan ini menghindari penggunaan SF6 sebagai gas insulasi.
5. Interlock LIMA PENCEGAHAN yang andal dapat secara efektif mencegah mal-operasi.
Lingkungan Layanan
1. Suhu udara: -35℃~+40℃
2. Kelembaban: Kelembaban rata-rata bulanan 95%;Kelembaban rata-rata harian 90%.
3. Ketinggian: ≤ 2500m
4. Udara sekitar tampaknya tidak tercemar oleh gas, uap, dll yang korosif dan mudah terbakar.
5. Tidak sering terjadi guncangan keras
Data teknis
| Tidak. | Barang | Satuan | Parameter | |||
| 1 | Nilai tegangan | kV | 12 | 24 | 36 | |
| 2 | Frekuensi yang dinilai | Hz | 50/60 | |||
| 3 | Nilai saat ini | SEBUAH | 630(1250*) | |||
| 4 |
Frekuensi daya 1 menit menahan tegangan |
basah | kV | 38 | 50 | 70 |
| kering | kV | 48 | 60 | 85 | ||
| 5 | Impuls petir menahan tegangan | kV | 75 | 125/150 | 170 | |
| 6 | Nilai arus pemutusan hubung singkat (puncak) | kA | 80 | 63 | 63 | |
| 7 | Nilai beban aktif dan arus pemutusan sirkuit dekat | SEBUAH | 63 | 50 | 50 | |
| 8 | Nilai mentransfer saat ini | SEBUAH | 1700 | 1200 | 1200 | |
| 9 | Nilai hubung singkat membuat arus (puncak) | kA | 80 | 63 | 63 | |
| 10 | Nilai kabel (saluran) pengisian arus putus | SEBUAH |
50 dan 10 50/10 |
|||
| 11 | Arus pemutusan muatan kabel pada gangguan pembumian | SEBUAH | 20 | 20 | 20 | |
| 12 | Nilai menahan arus (puncak) | kA | 80 | 63 | 63 | |
| 13 | Arus tahan waktu singkat (2 detik) | kA | 25 | 20 | 20 | |
| 14 | Kehidupan mekanisme | waktu | 5000 | 2000 | 2000 | |
Catatan: Untuk pemutusan hubung singkat dan arus puncak didasarkan pada kombinasi Fuse plus
