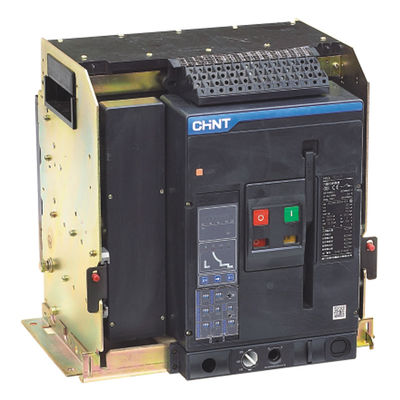

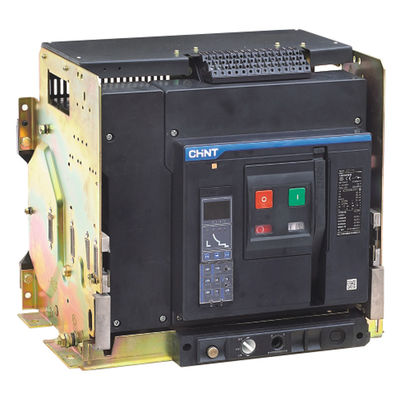

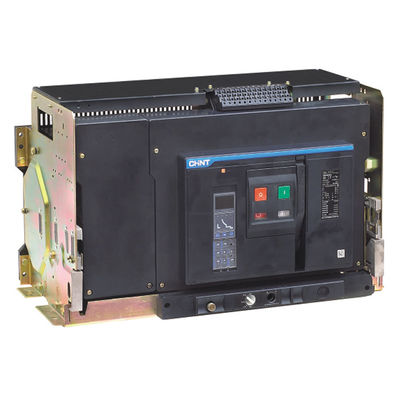

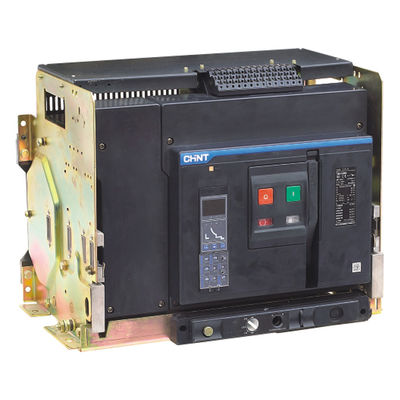

Pemutus Sirkuit Udara Tegangan Rendah Seri NXA 3 Kutub 1600A ACB
Pemutus arus
Ukuran bingkai (A): 1600, 2000, 3200, 4000
Kapasitas pemutusan: N, S, H
Tegangan terukur Ue (VAC): 380/400/415
Jumlah tiang: 3P, 4P
Metode instalasi: tipe draw-out, tipe tetap
Jenis kabel: koneksi belakang horizontal
operasional
Kondisi operasi dan kemampuan beradaptasi lingkungan
Suhu operasi:
Karakteristik listrik dan mekanik dapat diterapkan pada suhu lingkungan
dari -5 ℃ - + 40 ℃.NXA juga dapat beroperasi pada suhu sekitar -45 ℃ - + 70 ℃ (tipe M,
Tipe A), -20 ℃ - + 70 ℃ (tipe P, tipe H, CD-1), faktor penurunan terlihat pada P21-22.
Kondisi penyimpanan: berlaku untuk -45 ℃ -70 ℃
NXA dapat menahan gangguan elektromagnetik berikut
- Tegangan lebih yang dihasilkan oleh interferensi elektromagnetik
- Tegangan berlebih yang disebabkan oleh gangguan lingkungan atau sistem distribusi daya
- Pelepasan gelombang radio elektrostatis (radio, interkom, radar dan sejenisnya)
Pemutus sirkuit NXA telah berhasil lulus uji kompatibilitas elektromagnetik
ditentukan sesuai dengan standar berikut (EMC) IEC / EN 60947-2
Lampiran F
Tes ini dapat menjamin tidak ada kesalahan tersandung dan tidak ada gangguan pada waktu tersandung
Tingkat perlindungan:
IP depan 20, sisi lain IP 00
Pengontrol cerdas
Tipe M (tipe dasar)
Fungsi dasar: Pengukuran dan tampilan saat ini, fungsi pelindung LS I&G
Tipe (tipe saat ini)
- Terdiri dari semua fungsi pelindung tipe M.
- Perlindungan arus tidak seimbang
Tipe P (tipe daya)
- Fungsi dasar, fungsi pelindung: L, S, I&G
- Fungsi pengukuran daya arus, tegangan, daya, dll.
- Layar LCD
Tipe H (tipe harmonik)
- Terdiri dari semua fungsi perlindungan dan pengukuran tipe P.
- Pengukuran dan analisis harmonik
- Fungsi komunikasi
