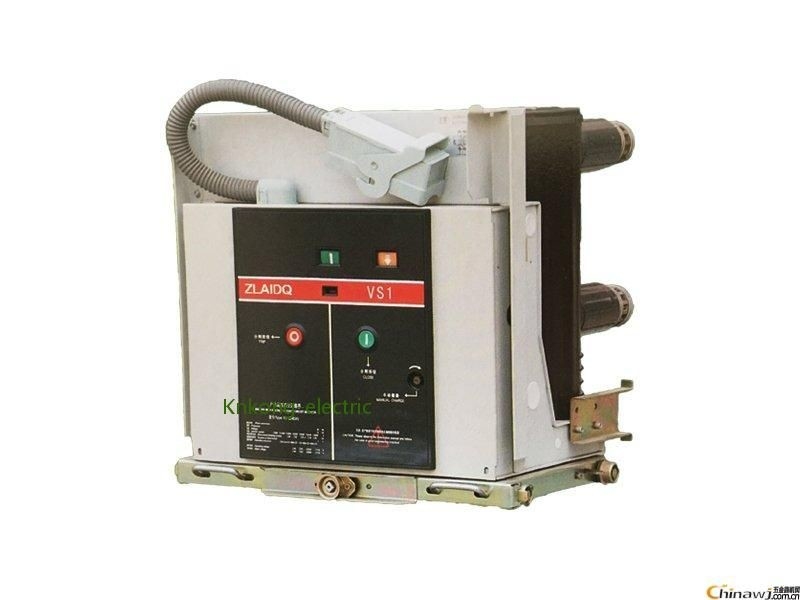

VCB solid-sealed pole vacuum circuit breaker 2000A 12KV untuk gardu transformator menggunakan
Tegangan: 12-24KV
Saat ini: Maks 2000A
Arus putus: 20KA
Jenis: dapat ditarik/Tetap
Ikhtisar produk
Pemutus sirkuit vakum kutub tertutup seri VS1 cocok untuk 12kV, 24KV, frekuensi arus bolak-balik tiga fase 50, switchgear dalam ruangan 60Hz KYN28-12 (24) operasi switchgear pusat dan tetap bersama-sama.Pemutus sirkuit vakum VS1 dapat dipasang secara tetap atau dikombinasikan dengan troli.
Kondisi layanan khusus
Kondisi operasi khusus dinegosiasikan terlebih dahulu oleh produsen dan pengguna (produsen harus berkonsultasi dengan pengguna terlebih dahulu untuk setiap kondisi operasi khusus) seperti:
-Apakah ketinggian situs melebihi 1000m (atau perlu memesan pemutus sirkuit prototipe).
-Memungkinkan mengurangi kekuatan dielektrik udara.
-Persyaratan isolasi yang sesuai.
-Situasi di mana suhu lingkungan naik.
-Apakah daya dukung arus berkurang.
-Apakah perlu untuk memberikan ventilasi tambahan untuk pembuangan panas?
Tindakan pencegahan lain harus dinegosiasikan dengan pabrikan sesuai dengan bagian 2.2 dari IEC 62271-1
Parameter teknik
| Tidak. |
Barang |
Satuan |
Parameter |
| 1 |
Nilai tegangan |
KV |
12 |
| 2 |
Frekuensi yang dinilai |
Hz |
50/60 |
| 3 |
Tingkat isolasi terukur
|
1 menit frekuensi daya menahan tegangan (rm s) |
KV
|
42 (fase-ke-fase, fase-ke-bumi)
48 (melintasi jarak isolasi)
|
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi)
85 (melintasi jarak isolasi)
|
|
4
|
Nilai saat ini
|
A
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Nilai arus putus hubung singkat |
KA
|
20 |
25 |
31.5 |
40 |
| 6 |
Nilai tahan arus pendek |
20 |
25 |
31.5 |
40 |
| 7 |
Nilai arus penandaan hubung singkat |
50 |
63 |
80 |
100 |
| 8 |
Nilai puncak menahan arus |
50 |
63 |
80 |
100 |
| 9 |
Nilai durasi korsleting |
S |
4 |
| 10 |
Urutan operasi yang dinilai |
|
O-0.3sO/C-180s-O/C |
| 11 |
Waktu putus arus hubung singkat terukur |
Waktu |
30/20 kali (40KA) |
| 12 |
Daya tahan mekanik |
ops |
20000 |
| 13 |
Nilai arus pemutusan bank kapasitor tunggal |
A
|
630 |
| 14 |
Nilai arus pemutusan kapasitor bank back-to-back |
400 |
| 15 |
Arus pemutusan gangguan arde ganda |
27.4 |
| 16 |
Erosi kontak maksimum yang diijinkan |
mm
|
3 |
| 17 |
Jarak antara kontak terbuka |
10±1 |
| 18 |
Lebih dari stroke |
3,5 ± 0,5 |
| 19 |
Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 |
| 20 |
Durasi bouncing dari penutupan kontak |
2 |
| 21 |
Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 |
| 22 |
Kecepatan pembuatan rata-rata |
0,8±0,2 |
| 23 |
Meluangkan waktu |
MS
|
100 |
| 24 |
Waktu berbuka |
50 |
|
25
|
Resistansi setiap sirkuit utama fase
|
μ Ω
|
630A |
50 |
| 1250A |
45 |
| 1600A~2000A |
35 |
| 2500A |
25 |
| 26 |
Amplitudo bouncing pemecah kontak |
mm |
2 |
|
27
|
Tegangan operasi terukur |
Tegangan operasi terukur (V) AC/DC |
V
|
24* |
110 |
220 |
| Lingkup tegangan operasi normal |
Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan |
| 28 |
Nilai tegangan motor penyimpanan energi |
V |
AC110/220, DC110/220 |
| 29 |
Waktu penyimpanan energi |
S |
15 |
Keselamatan operasi
Pemutus sirkuit vakum VS1 memiliki perlindungan penguncian anti-salah operasi, mewujudkan fungsi interlock "lima jaminan" di kabinet sakelar, menghindari kesalahan pengoperasian, dan melindungi keselamatan pribadi operator sejauh mungkin.
Hanya ketika pemutus sirkuit vakum VS1 dan sakelar pembumian berada pada posisi mati secara bersamaan, troli dapat berguling dari "posisi deteksi" ke "posisi servis".
Pemutus sirkuit vakum VS1 hanya dapat ditutup pada posisi "servis/pengujian".
Ketika pemutus sirkuit vakum VS1 ditutup, troli tidak dapat dipindahkan masuk atau keluar, hanya ketika pemutus sirkuit dalam posisi mati.
Pemutus sirkuit vakum VS1 dalam posisi tertutup tidak dapat diguncang keluar dari "posisi servis" ke "posisi deteksi".
Pemutus sirkuit tidak dapat ditutup saat didorong masuk.
Ketika pemutus sirkuit ditutup, jika sinyal penutupan tidak dilepaskan tepat waktu, sirkuit kontrol anti-trip internal akan memotong sirkuit penutup untuk mencegah penutupan berulang (opsional).
Catatan: Jika pelanggan memilih penutupan dan penguncian listrik daripada penutupan dan penguncian manual, pemutus sirkuit tidak akan ditutup ketika sirkuit sekunder tidak dapat memberikan daya atau daya yang diberikan tidak dapat memenuhi operasi normal dari elektromagnet penguncian (opsional).
