Tipe Tetap 24KV Modularized VCB Circuit Breaker Jarak Fase 310mm

Tipe Tetap 24KV Modularized VCB Circuit Breaker Jarak Fase 310mm
Tipe Tetap 24KV Modularized VCB Circuit Breaker Jarak Fase 310mm

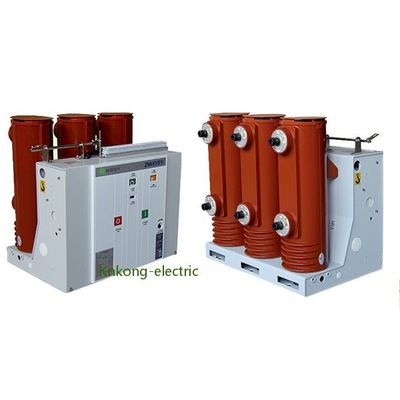

Gambar besar :  Tipe Tetap 24KV Modularized VCB Circuit Breaker Jarak Fase 310mm

Detail produk:
Tempat asal: Cina
Nama merek: KNKONG
Sertifikasi: CB,ISO,IEC
Nomor model: VS1-12
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Kemasan rincian: Kemasan standar ekspor
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 1000 Unit per bulan
Kontak

Tipe Tetap 24KV Modularized VCB Circuit Breaker Jarak Fase 310mm

Deskripsi
Voltase: 12KV-24KV Saat ini: 630A
Arus putus: 20-25KA Jenis: Jenis tetap
Jarak fase: 310mm Pabrik: KNKONG-LISTRIK
Cahaya Tinggi:

Pemutus Sirkuit VCB Tipe Tetap IEC

,

Pemutus Sirkuit VCB Termodulasi 24KV

,

Pemutus Sirkuit VCB Jarak Fase 310mm

310mm Phase spacing fixed type12-24KV pemutus sirkuit vakum termodulasi

Tegangan: 12-24KV

Saat ini: 630-2000A

Arus putus: 20KA

Jenis: Tetap

Jarak fase: 310mm



Ikhtisar produk

Pemutus sirkuit vakum seri VS1 dikembangkan secara independen oleh Knkong-electric dan mengadopsi struktur modular, yang membuat pemutus sirkuit vakum VS1 mudah dipasang, dirawat, diuji, dan dioperasikan.Dibandingkan dengan pemutus sirkuit VS1 tradisional, VS1 Knkong-listrik lebih stabil, lebih aman, dan memiliki masa pakai lebih lama.Pemutus sirkuit vakum VS1 dapat memenuhi persyaratan aplikasi dalam sistem transmisi dan distribusi daya 12kV dan 24kV.
Ini banyak digunakan dalam tenaga listrik, energi, petrokimia, metalurgi, manufaktur, transportasi, konstruksi, perlindungan lingkungan dan industri lainnya.



Pemutus sirkuit Seri VS1 memiliki stabilitas tinggi dan keandalan tinggi

Mekanisme pengoperasian pemutus sirkuit vakum seri VS1 Knkong-electric dioptimalkan secara khusus untuk komponen transmisi.Mekanisme pegas modular membuat perawatan lebih nyaman, waktu perawatan setelah kegagalan daya sangat dipersingkat, dan suku cadang bersifat universal.Pada saat yang sama, pengganggu vakum memiliki kompatibilitas yang baik dan kinerja yang sangat meningkat.



Parameter teknik

Tidak. Barang Satuan Parameter
1 Nilai tegangan KV 12
2 Frekuensi yang dinilai Hz 50/60
3



Tingkat isolasi terukur

 1 menit frekuensi daya menahan tegangan (rm s)



KV

42 (fase-ke-fase, fase-ke-bumi)

48 (melintasi jarak isolasi)
Impuls pencahayaan menahan tegangan (puncak)

75 (fase-ke-fase, fase-ke-bumi)

85 (melintasi jarak isolasi)





4





Nilai saat ini





A

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Nilai arus putus hubung singkat



KA

 20 25 31.5 40
6 Nilai tahan arus pendek 20 25 31.5 40
7 Nilai arus penandaan hubung singkat 50 63 80 100
8 Nilai puncak menahan arus 50 63 80 100
9 Nilai durasi korsleting S 4
10 Urutan operasi yang dinilai   O-0.3sO/C-180s-O/C
11 Waktu putus arus hubung singkat terukur Waktu 30/20 kali (40KA)
12 Daya tahan mekanik ops 20000
13 Nilai arus pemutusan bank kapasitor tunggal



A

 630
14 Nilai arus pemutusan kapasitor bank back-to-back 400
15 Arus pemutusan gangguan arde ganda 27.4
16 Erosi kontak maksimum yang diijinkan



mm

 3
17 Jarak antara kontak terbuka 10±1
18 Lebih dari stroke 3,5 ± 0,5
19 Non-simultanitas pembukaan dan penutupan 3-fase

MS



 2
20 Durasi bouncing dari penutupan kontak 2
21 Kecepatan putus rata-rata (penghancuran instan 6mm)

MS



 1.1±0.2
22 Kecepatan pembuatan rata-rata 0,8±0,2
23 Meluangkan waktu

MS



 100
24 Waktu berbuka 50





25



Resistansi setiap sirkuit utama fase



μ Ω

 630A 50
1250A 45
1600A~2000A 35
2500A 25
26 Amplitudo bouncing pemecah kontak mm 2



27

 Tegangan operasi terukur Tegangan operasi terukur (V) AC/DC



V

 24* 110 220
Lingkup tegangan operasi normal Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan
28 Nilai tegangan motor penyimpanan energi V AC110/220, DC110/220
29 Waktu penyimpanan energi S 15
