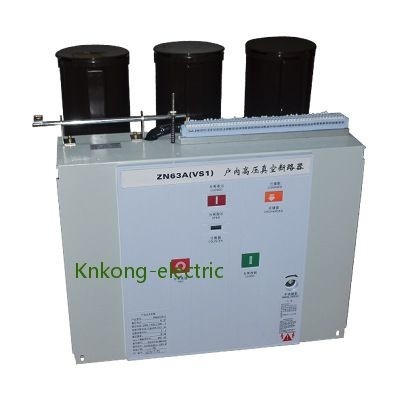

Indoor 20KA Breaking Switchgear Circuit Breaker Tipe Tetap Seri VS1

Indoor 20KA Breaking Switchgear Circuit Breaker Tipe Tetap Seri VS1
Indoor 20KA Breaking Switchgear Circuit Breaker Tipe Tetap Seri VS1

Gambar besar :  Indoor 20KA Breaking Switchgear Circuit Breaker Tipe Tetap Seri VS1

Detail produk:
Tempat asal: Cina
Nama merek: KNKONG
Sertifikasi: CB,ISO,IEC
Nomor model: VS1-12
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Kemasan rincian: Kemasan standar ekspor
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 1000 Unit per bulan
Kontak

Indoor 20KA Breaking Switchgear Circuit Breaker Tipe Tetap Seri VS1

Deskripsi
Menjalankan Tegangan: 12KV biasa Berjalan Saat Ini: maks 2000A
Arus putus: 20-25KA Jenis: Tetap
Standar: GB, IEC, ISO Pabrik: KNKONG-LISTRIK
Cahaya Tinggi:

20KA Pemutus Sirkuit Switchgear

,

Pemutus Sirkuit Switchgear Dalam Ruangan

,

Pemutus Sirkuit Switchgear Tipe Tetap

20KA Melanggar switchgear tipe dalam ruangan menggunakan pemutus sirkuit vakum seri VS1 tipe tetap

Tegangan: 12KV biasa

Saat ini: maks 2000A

Arus putus: 20KA

Jenis: Tetap

Jarak fase: 205



Ikhtisar produk

Pemutus sirkuit vakum VS1 digunakan dalam switchgear dalam ruangan 12kV, 24KV tiga fase AC 50/60Hz, dan dapat digunakan untuk perlindungan dan kontrol perusahaan industri dan pertambangan serta peralatan gardu induk.Mekanisme operasi pegas pemutus sirkuit seri VS1 adalah desain bingkai independen modular, dipasang di kabinet sakelar terpusat dan tetap KYN28-12 (24).Pemutus sirkuit VS1 dapat dipasang secara tetap atau digunakan dalam kombinasi dengan troli.



Pemutus sirkuit Seri VS1 adalah model Kelas M2.c2 dan E2

Pemutus sirkuit seri VS1 bebas perawatan dan dapat sering dioperasikan.Dibandingkan dengan produk pemutus sirkuit tradisional, daya tahan mekanis pemutus sirkuit VS1 telah ditingkatkan dari 10.000 operasi menjadi 20.000 operasi, yang merupakan peningkatan besar.Pengujian jenis gangguan arus kapasitif menunjukkan kemungkinan yang sangat rendah untuk lengkung kembali.VS1 memiliki masa pakai listrik yang lama dan perawatan gratis.



Parameter teknik

Tidak. Barang Satuan Parameter
1 Nilai tegangan KV 12
2 Frekuensi yang dinilai Hz 50/60
3



Tingkat isolasi terukur

 1 menit frekuensi daya menahan tegangan (rm s)



KV

42 (fase-ke-fase, fase-ke-bumi)

48 (melintasi jarak isolasi)
Impuls pencahayaan menahan tegangan (puncak)

75 (fase-ke-fase, fase-ke-bumi)

85 (melintasi jarak isolasi)





4





Nilai saat ini





A

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Nilai arus putus hubung singkat



KA

 20 25 31.5 40
6 Nilai tahan arus pendek 20 25 31.5 40
7 Nilai arus penandaan hubung singkat 50 63 80 100
8 Nilai puncak menahan arus 50 63 80 100
9 Nilai durasi korsleting S 4
10 Urutan operasi yang dinilai   O-0.3sO/C-180s-O/C
11 Waktu putus arus hubung singkat terukur Waktu 30/20 kali (40KA)
12 Daya tahan mekanik ops 20000
13 Nilai arus pemutusan bank kapasitor tunggal



A

 630
14 Nilai arus pemutusan kapasitor bank back-to-back 400
15 Arus pemutusan gangguan arde ganda 27.4
16 Erosi kontak maksimum yang diijinkan



mm

 3
17 Jarak antara kontak terbuka 10±1
18 Lebih dari stroke 3,5 ± 0,5
19 Non-simultanitas pembukaan dan penutupan 3-fase

MS



 2
20 Durasi bouncing dari penutupan kontak 2
21 Kecepatan putus rata-rata (penghancuran instan 6mm)

MS



 1.1±0.2
22 Kecepatan pembuatan rata-rata 0,8±0,2
23 Meluangkan waktu

MS



 100
24 Waktu berbuka 50





25



Resistansi setiap sirkuit utama fase



μ Ω

 630A 50
1250A 45
1600A~2000A 35
2500A 25
26 Amplitudo bouncing pemecah kontak mm 2



27

 Tegangan operasi terukur Tegangan operasi terukur (V) AC/DC



V

 24* 110 220
Lingkup tegangan operasi normal Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan
28 Nilai tegangan motor penyimpanan energi V AC110/220, DC110/220
29 Waktu penyimpanan energi S 15



Indoor 20KA Breaking Switchgear Circuit Breaker Tipe Tetap Seri VS1 0
