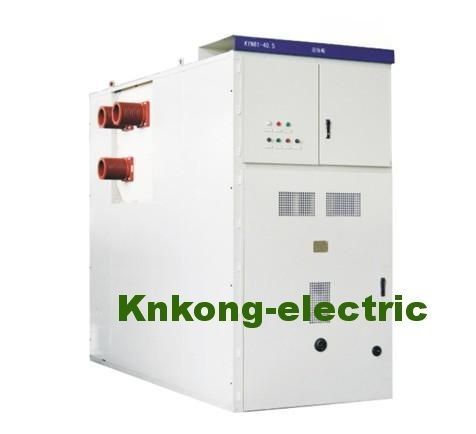

40.5KV 1600A AC Tiga Fasa Switchgear Logam Lapis Baja Tertutup

40.5KV 1600A AC Tiga Fasa Switchgear Logam Lapis Baja Tertutup
40.5KV 1600A AC Tiga Fasa Switchgear Logam Lapis Baja Tertutup

Gambar besar :  40.5KV 1600A AC Tiga Fasa Switchgear Logam Lapis Baja Tertutup

Detail produk:
Tempat asal: Cina
Nama merek: KNKONG
Sertifikasi: GB,ISO IEC
Nomor model: KYN61-40.5KV
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Kemasan rincian: Kemasan Ekspor Standar
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 50 unit / bulan
Kontak

40.5KV 1600A AC Tiga Fasa Switchgear Logam Lapis Baja Tertutup

Deskripsi
Tegangan rating: Maks 40.5KV Peringkat saat ini: 1600A (di bawah)
frekuensi: 50 / 60Hz Melebihi kapasitas: 40.5kV
Pabrik: KNKONG OEM / ODM: Pertanyaan melalui email
Cahaya Tinggi:

1600A AC Tiga Fase Switchgear

,

40.5KV Tiga Fase Switchgear

,

Tiga Fase Switchgear Lapis Baja

ISO GB 1600A AC 3 Phase 50/60Hz Electric Switchgear
Switchgear tegangan menengah KYN61,
40.5KV, 3-fase, AC 50/60Hz
Lengkapi ISO IEC
Standar Untuk layanan desain silahkan bertanya melalui email.



perkenalan produk





Kabinet sakelar dirancang sesuai dengan standar GB3906-91 dan IEC298 untuk sakelar berlapis logam.Keseluruhannya terdiri dari dua bagian: kabinet dan bagian yang dapat ditarik (kereta tangan).Struktur kabinet diproses oleh CNC dan dibaut untuk membentuk kombinasi.Bagian dalam kabinet sakelar dibagi menjadi ruang pemutus arus, ruang busbar utama, ruang kabel, dan ruang instrumen relai dengan partisi logam.Tingkat perlindungan enklosur mencapai IP3X, tingkat perlindungan setiap kompartemen adalah IP2X, dan semua bagian struktural logam diarde dengan andal, dan setiap kompartemen sistem sirkuit utama memiliki saluran pelepas tekanan buang yang independen.

Standar
GB3906-2006 "3~35kV AC Metal-enclosed Switchgear"
GB11022-89 "Persyaratan Teknis Umum untuk Switchgear Tegangan Tinggi"
IEC60298 "Switchgear dan peralatan kontrol tertutup logam AC dengan tegangan pengenal di atas 1kV dan di bawah 50kV"
DL404-97 "Syarat Teknis Pemesanan Switchgear Tegangan Tinggi AC Indoor"
.



Data teknis

Barang-barang Satuan Data
Voltase KV 40.5
Frekuensi Hz 50
Saat ini SEBUAH 1250,1600,2000
Arus Putus hubung singkat KA 25,31.5
Membuat Arus (Puncak) KA 63,80
Arus Stabilitas Termal 4s KA 25,31.5
Arus Dinamis (Puncak) KA 63,80
Tingkat Isolasi Tegangan Tahan Frekuensi Daya 1 menit (rms) KV 95
Tegangan Tahan Impuls Petir (Puncak) KV 185
Tegangan Frekuensi Daya 1 menit Di celah terbuka (rms) KV 118
Impuls Petir Menahan Tegangan Di celah terbuka (Puncak) KV 215
Kelas Perlindungan Kandang

Kandang IP4X,

Antar Kompartemen IP2X
Dimensi Kandang (Lebar*Kedalaman*Tinggi) mm 1400*2800*2600
1600*2800*2600
Jenis Pemutus Sirkuit   VCB: ZN85-40.5
Pemutus Sirkuit SF6

*Catatan: order switchgear harus menyediakan SLD (Single-line diagram) oleh pelanggan





Karakteristik komponen utama:



VS1-40.5 Pemutus Sirkuit Vakum Dalam Ruangan

Tegangan peringkat: 40.5kV

Peringkat saat ini: 630 1250 1600 2000 2500A

Peringkat arus pemutus hubung singkat: 20 25 31.5KA

Kehidupan mekanis: tidak kurang dari 20.000 kali



VS1-40.5 Data teknis

Barang-barang Satuan Tanggal
voltase



KV

 40.5
frekuensi daya tahan waktu singkat (1 menit) 95
tegangan menahan impuls petir (puncak) 185
frekuensi Hz 50/60
saat ini SEBUAH 1250 1600 2000 2500 4000
arus putus hubung singkat KA 25 31.5
waktu singkat menahan arus 25 31.5
waktu singkat waktu terus menerus S 4
puncak menahan arus KA 63 80
arus penutupan hubung singkat 63 80
arus putus bank kapasitor tunggal / back-to-back SEBUAH 630/400
Waktu pembukaan (nilai volt.) MS 35~60
Waktu penutupan (nilai volt.) 50~100
Kehidupan mekanis waktu 20000
waktu istirahat untuk arus putus pendek terukur S 20
tegangan operasi V AC110/220 DC110/220
arus motor penyimpan daya W 230
Kecepatan pembukaan rata-rata MS 1.6~2.0
Kecepatan penutupan rata-rata 0,5 ~ 0,8
prosedur operasi

pembukaan-0,3s-penutupan

pembukaan-180-an-penutupan pembukaan


Switchgear Knkong Electric 33KV telah melayani pasar internasional selama lebih dari 10 tahun terakhir.
