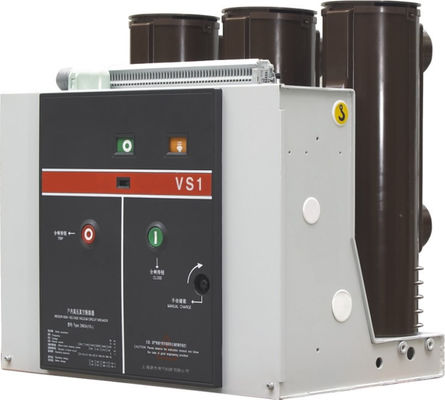

VS1-12 tipe tetap 205 jarak fase Pemutus Sirkuit Vakum 12KV 630A
Tegangan: 12KV
Saat ini: 630A
Arus putus: 20KA
Jenis: Tetap
Ikhtisar produk
Pemutus sirkuit Seri VS1 dikembangkan secara independen oleh Knkong berdasarkan konsep desain canggih;itu mengadopsi mekanisme termodulasi, yang mudah untuk instalasi, pemeliharaan, pengujian, dan operasi.Dibandingkan dengan pemutus sirkuit VS1 konvensional.ini memiliki stabilitas operasi yang lebih tinggi, keamanan yang lebih tinggi, dan masa pakai yang lebih lama.Produk ini dapat memenuhi aplikasi permintaan pelanggan dalam sistem transmisi dan distribusi daya 12kv dan 24kV, yang diterapkan secara luas di industri seperti tenaga, energi, teknik petrokimia, metalurgi, manufaktur, lalu lintas, bangunan, dan perlindungan lingkungan serta perusahaan skala besar dan proyek kunci nasional
Parameter teknik
| Tidak. |
Barang |
Satuan |
Parameter |
| 1 |
Nilai tegangan |
KV |
12 |
| 2 |
Frekuensi yang dinilai |
Hz |
50/60 |
| 3 |
Tingkat isolasi terukur
|
1 menit frekuensi daya menahan tegangan (rm s) |
KV
|
42 (fase-ke-fase, fase-ke-bumi)
48 (melintasi jarak isolasi)
|
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi)
85 (melintasi jarak isolasi)
|
|
4
|
Nilai saat ini
|
SEBUAH
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Nilai arus putus hubung singkat |
KA
|
20 |
25 |
31.5 |
40 |
| 6 |
Nilai tahan arus pendek |
20 |
25 |
31.5 |
40 |
| 7 |
Nilai arus penandaan hubung singkat |
50 |
63 |
80 |
100 |
| 8 |
Nilai puncak menahan arus |
50 |
63 |
80 |
100 |
| 9 |
Nilai durasi korsleting |
s |
4 |
| 10 |
Urutan operasi yang dinilai |
|
O-0.3sO/C-180s-O/C |
| 11 |
Waktu putus arus hubung singkat terukur |
Waktu |
30/20 kali (40KA) |
| 12 |
Daya tahan mekanik |
ops |
20000 |
| 13 |
Nilai arus pemutusan bank kapasitor tunggal |
SEBUAH
|
630 |
| 14 |
Nilai arus pemutusan kapasitor bank back-to-back |
400 |
| 15 |
Arus pemutusan gangguan arde ganda |
27.4 |
| 16 |
Erosi kontak maksimum yang diijinkan |
mm
|
3 |
| 17 |
Jarak antara kontak terbuka |
10±1 |
| 18 |
Lebih dari stroke |
3,5 ± 0,5 |
| 19 |
Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 |
| 20 |
Durasi bouncing dari penutupan kontak |
2 |
| 21 |
Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 |
| 22 |
Kecepatan pembuatan rata-rata |
0,8±0,2 |
| 23 |
Meluangkan waktu |
MS
|
100 |
| 24 |
Waktu berbuka |
50 |
|
25
|
Resistansi setiap sirkuit utama fase
|
μ Ω
|
630A |
50 |
| 1250A |
45 |
| 1600A~2000A |
35 |
| 2500A |
25 |
| 26 |
Amplitudo pemantulan kontak melanggar |
mm |
2 |
|
27
|
Tegangan operasi terukur |
Tegangan operasi terukur (V) AC/DC |
V
|
24* |
110 |
220 |
| Lingkup tegangan operasi normal |
Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan |
| 28 |
Nilai tegangan motor penyimpanan energi energy |
V |
AC110/220, DC110/220 |
| 29 |
Waktu penyimpanan energi |
S |
15 |
Keselamatan operasi
Pemutus sirkuit memiliki perlindungan anti-mis-lock dan fungsi interlocking "5 jaminan" untuk menghindari kesalahan operasi dan melindungi keselamatan pribadi operator secara maksimal.
Hanya ketika pemutus sirkuit dan sakelar pembumian dalam posisi mati, kereta pemutus sirkuit dapat berguling dari posisi uji ke posisi servis
Pemutus sirkuit hanya dapat ditutup pada posisi servis/pengujian.
Setelah pemutus sirkuit ditutup, truk tidak dapat digulung masuk atau keluar, hanya ketika pemutus sirkuit dalam posisi terbuka.
Pemutus sirkuit tidak dapat digulirkan dari posisi servis ke posisi uji dalam posisi tertutup.
Pemutus sirkuit tidak dapat ditutup saat didorong masuk.
Ketika pemutus sirkuit ditutup, jika sinyal penutupan tidak dilepaskan tepat waktu, sirkuit kontrol anti-trip internal akan memotong sirkuit penutup untuk mencegah penutupan berulang (opsional).
Jika penutupan dan penguncian listrik dipilih, ketika sirkuit sekunder tidak dapat menyediakan daya atau daya yang disediakan tidak dapat memenuhi operasi normal dari elektromagnet penguncian (opsional), pemutus sirkuit tidak akan ditutup.
