VS1-12 VCB Pemutus Sirkuit Vakum 12KV 2000A
Tegangan: 12KV
Saat ini: 2000A
Arus putus: 20KA
Jenis: dapat ditarik
Ikhtisar produk

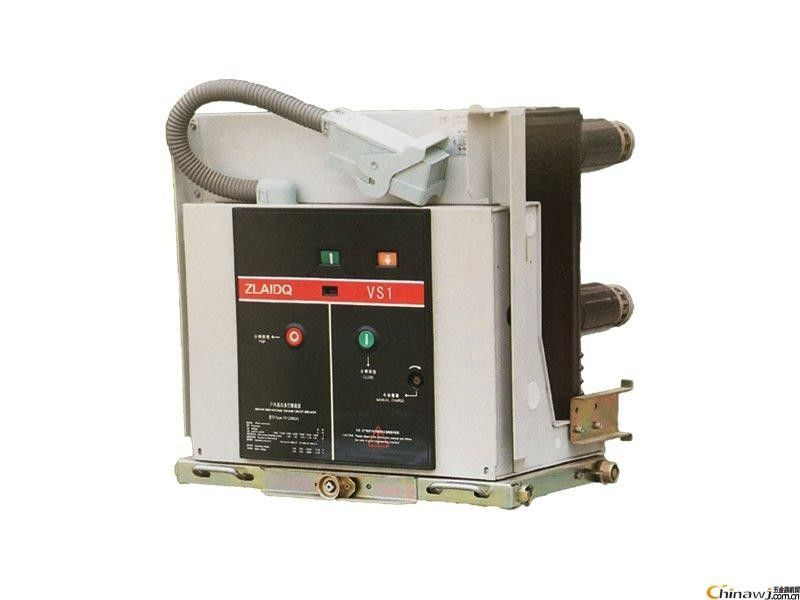

Tiang tertanam VS1-Series.pemutus sirkuit vakum berlaku untuk 12kV, switchgear dalam ruangan AC 50Hz tiga fase dan dapat berfungsi sebagai unit perlindungan dan kontrol untuk peralatan gardu transformator industri dan pertambangan.Dengan desain kerangka modular dan independen untuk mekanisme operasi pegasnya, pemutus sirkuit Seri VS1 dapat beroperasi dengan switchgear mid-set dan fixed KYN28-12(24).Pemutus sirkuit ini tunduk pada pemasangan dan perakitan tetap dengan truk sebagai unit kereta dorong
Kondisi layanan khusus
Kondisi operasi khusus harus disetujui oleh pabrikan dan pengguna, pabrikan harus dikonsultasikan terlebih dahulu tentang setiap kondisi pengoperasian khusus:
Ketinggian situs lebih dari 1000m
- Memungkinkan pengurangan kekuatan dielektrik udara
- Atau pemutus sirkuit tipe dataran tinggi harus dipesan, yang harus memenuhi
persyaratan isolasi yang sesuai.
Peningkatan suhu lingkungan
- Daya dukung saat ini berkurang
- Berikan ventilasi tambahan untuk pembuangan panas
Pertimbangan lain harus dikonsultasikan dengan pabrikan sesuai dengan Bagian 2.2 dalam IEC 62271-1
Parameter teknik
| Tidak. |
Barang |
Satuan |
Parameter |
| 1 |
Nilai tegangan |
KV |
12 |
| 2 |
Frekuensi yang dinilai |
Hz |
50/60 |
| 3 |
Tingkat isolasi terukur
|
1 menit frekuensi daya menahan tegangan (rm s) |
KV
|
42 (fase-ke-fase, fase-ke-bumi)
48 (melintasi jarak isolasi)
|
| Impuls pencahayaan menahan tegangan (puncak) |
75 (fase-ke-fase, fase-ke-bumi)
85 (melintasi jarak isolasi)
|
|
4
|
Nilai saat ini
|
SEBUAH
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Nilai arus putus hubung singkat |
KA
|
20 |
25 |
31.5 |
40 |
| 6 |
Nilai tahan arus pendek |
20 |
25 |
31.5 |
40 |
| 7 |
Nilai arus penandaan hubung singkat |
50 |
63 |
80 |
100 |
| 8 |
Nilai puncak menahan arus |
50 |
63 |
80 |
100 |
| 9 |
Nilai durasi korsleting |
s |
4 |
| 10 |
Urutan operasi yang dinilai |
|
O-0.3sO/C-180s-O/C |
| 11 |
Waktu putus arus hubung singkat terukur |
Waktu |
30/20 kali (40KA) |
| 12 |
Daya tahan mekanik |
ops |
20000 |
| 13 |
Nilai arus pemutusan bank kapasitor tunggal |
SEBUAH
|
630 |
| 14 |
Nilai arus pemutusan kapasitor bank back-to-back |
400 |
| 15 |
Arus pemutusan gangguan arde ganda |
27.4 |
| 16 |
Erosi kontak maksimum yang diijinkan |
mm
|
3 |
| 17 |
Jarak antara kontak terbuka |
10±1 |
| 18 |
Lebih dari stroke |
3,5 ± 0,5 |
| 19 |
Non-simultanitas pembukaan dan penutupan 3-fase |
MS
|
2 |
| 20 |
Durasi bouncing dari penutupan kontak |
2 |
| 21 |
Kecepatan putus rata-rata (penghancuran instan 6mm) |
MS
|
1.1±0.2 |
| 22 |
Kecepatan pembuatan rata-rata |
0,8±0,2 |
| 23 |
Meluangkan waktu |
MS
|
100 |
| 24 |
Waktu berbuka |
50 |
|
25
|
Resistansi setiap sirkuit utama fase
|
μ Ω
|
630A |
50 |
| 1250A |
45 |
| 1600A~2000A |
35 |
| 2500A |
25 |
| 26 |
Amplitudo pemantulan kontak melanggar |
mm |
2 |
|
27
|
Tegangan operasi terukur |
Tegangan operasi terukur (V) AC/DC |
V
|
24* |
110 |
220 |
| Lingkup tegangan operasi normal |
Pembukaan: tegangan pengenal 65% -120%, jika tegangan lebih rendah dari tegangan pengenal 30%, operasi pembukaan tidak diperbolehkan |
| 28 |
Nilai tegangan motor penyimpanan energi energy |
V |
AC110/220, DC110/220 |
| 29 |
Waktu penyimpanan energi |
S |
15 |
Keselamatan operasi
Dengan perlindungan penguncian anti-maloperasi, pemutus sirkuit ini, yang bekerja di kabinet switchgear, dapat mewujudkan fungsi saling mengunci "lima perlindungan", menghindari kesalahan dan memaksimalkan perlindungan keselamatan pribadi operator.
Hanya ketika pemutus sirkuit dan sakelar pembumian berada dalam posisi terputus, truk pemutus sirkuit dapat disambung ke posisi servis dari posisi uji.
Pemutus sirkuit hanya dapat ditutup ketika dalam posisi servis/pengujian.
Dengan pemutus sirkuit tertutup, truknya tidak dapat dimasukkan atau ditarik keluar yang hanya dapat direalisasikan ketika pemutus sirkuit dalam posisi terputus.
Pemutus sirkuit dalam posisi tertutup tidak dapat ditarik keluar dari posisi servis ke posisi uji.
Pemutus sirkuit tidak dapat ditutup saat sedang dipasang.
Ketika pemutus sirkuit ditutup, jika sinyal penutupan gagal dihapus tepat waktu, sirkuit kontrol anti-trip internal akan memotong sirkuit penutup untuk mencegah penutupan berulang (opsional).
Jika penguncian penutup listrik dipilih, pemutus arus tidak akan dapat ditutup ketika rangkaian sekunder gagal memberikan daya atau daya yang disediakan gagal memenuhi operasi normal dari elektromagnet penguncian (opsional).
