380V, 50/60Hz
Desain modular, perakitan mudah
Kandang: Maks.IP40
CCC, ISO9001, GB7251, IEC439
Kirimkan kepada kami SLD (Gambar Garis Tunggal) atau persyaratan Anda, kami merancang rencana switchgear untuk Anda
Umum
Digunakan untuk pengguna listrik seperti pembangkit listrik, gardu induk, pabrik dan tambang, sebagai AC 50-60Hz, arus kerja pengenal hingga 3150A dalam sistem distribusi daya, sebagai konversi daya, distribusi dan kontrol daya, penerangan dan peralatan distribusi daya.
Produk ini memiliki karakteristik stabilitas dinamis dan termal yang baik, struktur baru dan wajar, skema kelistrikan praktis, kegunaan serial yang kuat, dan tingkat perlindungan yang tinggi.Ini dapat digunakan sebagai produk yang diperbarui.
Pemilihan komponen listrik
A. Kabinet GGD terutama mengadopsi komponen listrik yang lebih canggih yang dapat diproduksi secara massal di China, seperti DW45, MCCB, DZ20, DW15, dll. Pada saat yang sama, juga mempertahankan beberapa komponen yang dapat digunakan berdasarkan ekonomi dan prinsip-prinsip yang masuk akal dan di bawah premis pertimbangan kelayakan penuh.Produk lama seperti DZ10, dll, tidak menggunakan komponen listrik usang.
B. Sakelar pisau yang dioperasikan dengan putaran HD13BX dan HS13BX adalah komponen khusus yang dirancang oleh NLS untuk memenuhi kebutuhan struktur unik kabinet GGD.Ini mengubah mode operasi mekanisme dan mempertahankan keunggulan produk lama.Ini adalah jenis baru yang praktis dari komponen listrik..
C. Jika departemen desain memilih komponen listrik baru dengan kinerja yang lebih baik dan teknologi yang lebih maju sesuai dengan kebutuhan pengguna, karena GGD memiliki fleksibilitas pemasangan yang baik, umumnya tidak akan menyebabkan kesulitan pembuatan dan pemasangan karena pembaruan komponen listrik.
D. Untuk lebih meningkatkan stabilitas dinamis sirkuit utama, NLS merancang klem bus gabungan tipe ZMJ dan dukungan isolasi untuk kabinet GGD.Penjepit busbar terbuat dari bahan paduan PPO tahan api berkekuatan tinggi, dengan kekuatan insulasi tinggi, kinerja pemadaman otomatis yang baik, dan struktur unik.Ini dapat dengan mudah digabungkan menjadi klem busbar tunggal atau klem busbar ganda dengan menyesuaikan blok penyusun.Dukungan isolasi adalah struktur cetakan tipe lengan dengan biaya rendah dan kekuatan tinggi, yang memecahkan cacat jarak rambat yang tidak mencukupi dari produk lama.
fitur
1. Menurut tujuannya, dibagi menjadi: kabinet penerima daya, kabinet koneksi busbar, kabinet pengumpan, kabinet kontrol motor, kabinet kompensasi daya reaktif, kabinet distribusi daya penerangan.

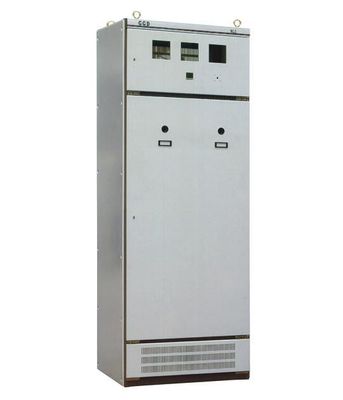

2. Struktur kabinet:
(1) Rangka kabinet dilas sebagian dan dirakit dengan baja cold-formed 8MF.Bingkai memiliki lubang pemasangan yang diatur menurut modul E=20mm dan E=100mm untuk meningkatkan keserbagunaan perakitan produk.
(2) Penjepit busbar tipe ZMJ, yang termoform dengan bahan PPO tahan api tinggi, memiliki struktur modular dengan kekuatan mekanik dan insulasi yang tinggi.
(3) Lemari lebar 1000mm dan 1200mm mengadopsi struktur pintu ganda simetris di bagian depan, dan lemari lebar 600mm dan 800mm mengadopsi struktur pintu utuh.Bagian belakang kabinet mengadopsi struktur pintu ganda yang simetris.Struktur kabinet tidak dipasang di dinding.
(4) Pintu kabinet terhubung ke bingkai dengan engsel poros galvanis, yang nyaman untuk dipasang dan dibongkar.Ada sisipan karet di tepi lipat pintu.
(5) Struktur sekrup knurled grounding digunakan antara bagian pemasangan di kabinet dan bingkai untuk membentuk sirkuit perlindungan grounding yang lengkap.
(6) Penutup atas badan kabinet dapat dilepas bila diperlukan untuk memudahkan perakitan dan penyesuaian bus utama.
