380V, 50/60Hz
Desain modular, perakitan mudah
Kandang: Maks.IP40
CCC, ISO9001, GB7251, IEC439
Kirimkan kepada kami SLD (Gambar Garis Tunggal) atau persyaratan Anda, kami merancang rencana switchgear untuk Anda
Umum

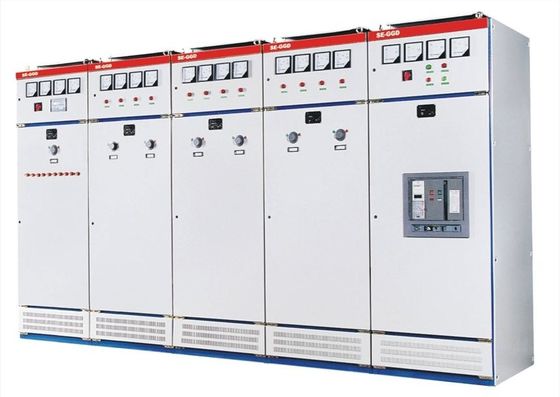

Switchgear tegangan rendah GGD adalah kabinet distribusi daya tegangan rendah AC tipe GGD, yang digunakan untuk kabinet distribusi listrik tegangan rendah kabel tetap.Ini dibagi menjadi tiga jenis: GGD1GGD2GGD3, dengan kemampuan arus segmen yang berbeda.
Lingkungan kerja
1. Suhu sekitar tidak lebih tinggi dari +40℃ dan tidak lebih rendah dari -5℃.
2. Saat produk dipasang dan digunakan, ketinggian tempat penggunaan tidak boleh melebihi 2000M.
3. Kelembaban relatif udara sekitar tidak lebih dari 90% (+25℃).
4. Peralatan harus dipasang di tempat yang tidak menimbulkan getaran dan benturan keras, dan di tempat yang komponen kelistrikannya tidak berkarat.
5. Kelembaban relatif udara di sekitarnya tidak melebihi 5% ketika suhu maksimum 40 derajat, dan suhu relatif yang lebih besar diperbolehkan pada suhu yang lebih rendah, yang harus dipertimbangkan karena
Perubahan suhu kadang-kadang dapat menghasilkan efek kondensasi
6. Peralatan dipasang di tempat yang tidak menimbulkan getaran dan benturan keras, dan di mana komponen listrik tidak terkorosi
7. Ketika pengguna memiliki persyaratan khusus, itu dapat diselesaikan melalui konsultasi dengan pabrikan
fitur
1. Menurut tujuannya, dibagi menjadi: kabinet penerima daya, kabinet koneksi busbar, kabinet pengumpan, kabinet kontrol motor, kabinet kompensasi daya reaktif, kabinet distribusi daya penerangan.
2. Struktur kabinet:
(1) Rangka kabinet dilas sebagian dan dirakit dengan baja cold-formed 8MF.Bingkai memiliki lubang pemasangan yang diatur menurut modul E=20mm dan E=100mm untuk meningkatkan keserbagunaan perakitan produk.
(2) Penjepit busbar tipe ZMJ, yang termoform dengan bahan PPO tahan api tinggi, memiliki struktur modular dengan kekuatan mekanik dan insulasi yang tinggi.
(3) Lemari lebar 1000mm dan 1200mm mengadopsi struktur pintu ganda simetris di bagian depan, dan lemari lebar 600mm dan 800mm mengadopsi struktur pintu utuh.Bagian belakang kabinet mengadopsi struktur pintu ganda yang simetris.Struktur kabinet tidak dipasang di dinding.
(4) Pintu kabinet terhubung ke bingkai dengan engsel poros galvanis, yang nyaman untuk dipasang dan dibongkar.Ada sisipan karet di tepi lipat pintu.
(5) Struktur sekrup knurled grounding digunakan antara bagian pemasangan di kabinet dan bingkai untuk membentuk sirkuit perlindungan grounding yang lengkap.
(6) Penutup atas badan kabinet dapat dilepas bila diperlukan untuk memudahkan perakitan dan penyesuaian bus utama.
