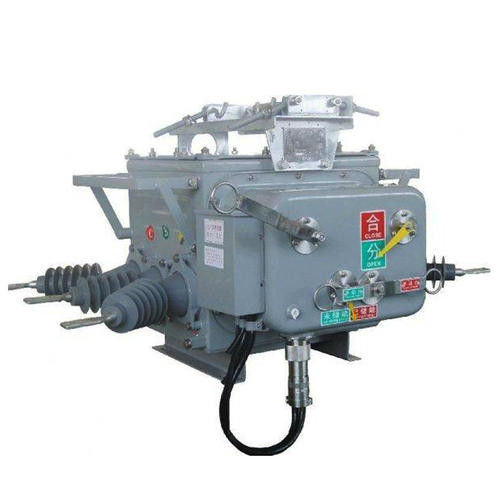

Pemutus sirkuit vakum tegangan tinggi outdoor ZW20-12 (ZW20B-12) yang dipasang di tiang adalah switchgear tegangan tinggi luar ruangan dengan tegangan pengenal 12kV dan AC 50Hz tiga fase.Terutama digunakan untuk memutus dan menutup arus beban, arus beban berlebih dan arus hubung singkat dari sistem tenaga.
Sangat cocok untuk perlindungan dan kontrol gardu induk, perusahaan industri dan pertambangan serta jaringan distribusi listrik perkotaan dan pedesaan, dan sangat cocok untuk tempat-tempat dengan operasi yang sering dan jaringan distribusi daya otomatisasi perkotaan.Produk ini cocok dengan pengontrol, yang dapat memenuhi persyaratan sistem otomasi distribusi dan dapat secara andal dan efektif menyelesaikan fungsi penutup ulang tradisional.
Karakteristik teknis
Sambungan listrik melalui soket penerbangan dan kabel kontrol tertutup luar ruangan, dengan fungsi deteksi kesalahan, fungsi kontrol perlindungan dan fungsi komunikasi penilaian yang andal, deteksi arus urutan nol dan arus gangguan hubung singkat interfase masuk dan keluar lapangan, dan penghapusan otomatis fase tunggal gangguan tanah Sakelar badan utama dari gangguan hubung singkat antara fase dan fase adalah pemadaman vakum dan isolasi gas SF6.Badan kotak mengacu pada segel gas Toshiba, Jepang, tahan ledakan, dan teknologi struktur insulasi memiliki kinerja penyegelan keseluruhan yang sangat baik.Bagian dalam berisi gas SF6 tidak bocor dan tidak terpengaruh oleh dunia luar.
Kondisi pelayanan normal:
1. Suhu udara sekitar: -40 ℃ ~ + 40 ℃;perbedaan suhu harian: perubahan suhu harian tidak lebih dari 25 ℃;Menurut sifat material gas SF6, ketika suhu sekitar -40 ℃, jika tekanan udara di dalam kabinet adalah 0,05Mpa, ini Ketika SF6 masih dalam keadaan gas, untuk memastikan pengoperasian normal produk.(Ketika suhu sekitar -40 ° C dan tekanan pengukur 0,05Mpa, titik pencairan SF6 adalah -55 ° C; pada tekanan pengukur nol, titik pencairan SF6 tidak akan melebihi -60 ° C).
2. Kecepatan angin tidak lebih dari 35m / s;
3. Tidak ada tempat di mana terdapat sifat mudah terbakar, bahaya ledakan, bahan kimia korosif yang kuat (seperti berbagai asam, alkali atau asap tebal, dll.) Dan getaran yang parah.
4. Ketinggian: ≤1000m;
5. Ketebalan penutup: 10mm;
6. Tingkat polusi udara: Tingkat IV;
7. Intensitas gempa: ≤7 derajat;
8. Metode pentanahan titik netral dari jaringan listrik: titik netral tidak di-ground, titik netral di-ground-kan melalui kumparan penekan busur, dan titik netral di-ground-kan melalui resistansi rendah.
Parameter teknik
|
Tidak.
|
Barang
|
Satuan
|
Parameter
|
|
1
|
Tegangan terukur
|
KV
|
12
|
|
2
|
Frekuensi yang dinilai
|
Hz
|
50
|
|
3
|
Nilai saat ini
|
SEBUAH
|
630 1250
|
|
4
|
Frekuensi daya menahan
tegangan (fraktur isolasi DryWet)
|
KV
|
423448
|
|
5
|
Guncangan petir menahan tegangan
|
KV
|
75
|
|
6
|
Nilai arus pemutusan hubung singkat
|
KA
|
2025
|
|
7
|
Dinilai waktu pemutusan arus hubung singkat
|
waktu
|
30
|
|
8
|
Urutan operasi dinilai
|
|
O-0,3s-CO-180s-CO
|
|
9
|
Nilai arus penutupan hubung singkat
|
KA
|
50 63
|
|
10
|
Dinilai waktu pendek menahan arus
|
20 25
|
|
11
|
Nilai puncak nilai menahan arus
|
50 63
|
|
12
|
Nilai durasi hubung singkat
|
s
|
4
|
|
13
|
Ketahanan mekanis
|
waktu
|
10000
|
|
14
|
Hubungi ketebalan keausan yang diizinkan
|
mm
|
3
|
