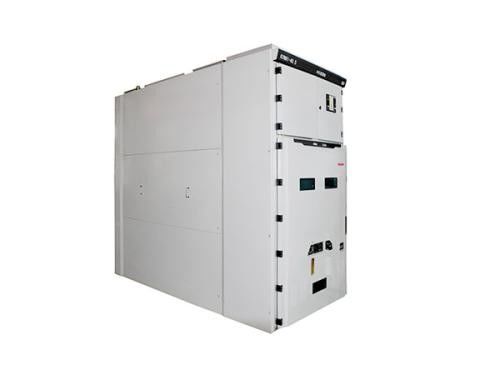

Standar
GB3906-2006 "3 ~ 35kV AC Switchgear Tertutup Logam"
GB11022-89 "Persyaratan Teknis Umum untuk Switchgear Tegangan Tinggi"
IEC60298 "Perlengkapan sakelar tertutup logam AC dan peralatan kontrol dengan voltase pengenal di atas 1kV dan di bawah 50kV"
DL404-97 "Ketentuan Teknis untuk Memesan Switchgear Tegangan Tinggi AC Dalam Ruangan"
Gunakan lingkungan
Kondisi lingkungan normal
1. Batas atas suhu udara sekitar: + 40, batas bawah: -10 ℃, dan suhu rata-rata harian tidak melebihi 35 ℃;
2. Ketinggian tidak melebihi 1000m;
3. Kelembaban relatif rata-rata harian tidak lebih dari 95%, dan rata-rata bulanan tidak lebih dari 90%;
4. Intensitas gempa tidak melebihi 8;
5. Nilai tekanan uap air rata-rata harian tidak melebihi 2.2Kpa, dan nilai rata-rata bulanan tidak melebihi 1.8kpa;
6. Tidak ada kebakaran, bahaya ledakan, polusi parah, korosi kimiawi dan getaran parah.
Kondisi kerja khusus
Jika digunakan dalam kondisi lingkungan normal di luar yang ditentukan, pengguna dan pabrikan harus bernegosiasi.
Data teknis
| Item |
Satuan |
Data |
| Tegangan |
KV |
40.5 |
| Frekuensi |
Hz |
50 |
| Arus |
SEBUAH |
1250,1600,2000 |
| Arus Pemutus Sirkuit Pendek |
KA |
25,31.5 |
| Membuat Arus (Puncak) |
KA |
63,80 |
| 4s Arus Stabilitas Termal |
KA |
25,31.5 |
| Arus Dinamis (Puncak) |
KA |
63,80 |
| Tingkat Isolasi |
Tegangan Tahan Frekuensi Daya 1 menit (rms) |
KV |
95 |
| Tegangan Penahan Impuls Petir (Puncak) |
KV |
185 |
| Tegangan Frekuensi Daya 1 menit Di seberang celah terbuka (rms) |
KV |
118 |
| Tegangan Penahan Impuls Petir Di seberang celah terbuka (Puncak) |
KV |
215 |
| Kelas Perlindungan Enklosur |
|
Kandang IP4X,
Antara Kompartemen IP2X
|
| Dimensi Kandang (Lebar * Kedalaman * Tinggi) |
mm |
1400 * 2800 * 2600
1600 * 2800 * 2600 |
| Jenis Pemutus Sirkuit |
|
VCB: ZN85-40.5
Pemutus Sirkuit SF6 |
* Catatan: switchgear pesanan harus menyediakan SLD (Diagram garis tunggal) oleh pelanggan
Karakteristik komponen utama:
VS1-40.5 Pemutus Sirkuit Vakum Dalam Ruangan
Rating tegangan: 40.5kV
Peringkat saat ini: 630 1250 1600 2000 2500A
Peringkat arus pemutusan arus pendek: 20 25 31.5KA
Kehidupan mekanis: tidak kurang dari 20.000 kali
VS1-40.5 Data teknis
| Item |
Satuan |
Tanggal |
| tegangan |
KV
|
40.5 |
| frekuensi daya pendek menahan tegangan (1 menit) |
95 |
| impuls petir menahan tegangan (puncak) |
185 |
| frekuensi |
Hz |
50/60 |
| arus |
SEBUAH |
1250 1600 2000 2500 4000 |
| arus putus hubung singkat |
KA |
25 31.5 |
| waktu menahan arus pendek |
25 31.5 |
| waktu terus menerus dalam waktu singkat |
s |
4 |
| puncak menahan arus |
KA |
63 80 |
| arus penutup sirkuit pendek |
63 80 |
| arus drop-out bank kapasitor tunggal / back-to-back |
SEBUAH |
630/400 |
| Waktu pembukaan (volt pengenal) |
MS |
35 ~ 60 |
| Waktu penutupan (volt pengenal) |
50 ~ 100 |
| Kehidupan mekanis |
waktu |
20000 |
| waktu istirahat untuk arus putus pendek yang dinilai |
s |
20 |
| tegangan operasi |
V. |
AC110 / 220 DC110 / 220 |
| arus motor penyimpan daya |
W |
230 |
| Kecepatan pembukaan rata-rata |
MS |
1.6 ~ 2.0 |
| Kecepatan penutupan rata-rata |
0,5 ~ 0,8 |
| prosedur operasi |
|
pembukaan-0,3-penutupan
pembukaan-pembukaan-tutup-180
|
Switchgear Knkong Electric 33KV telah melayani pasar internasional selama lebih dari 10 tahun terakhir.
