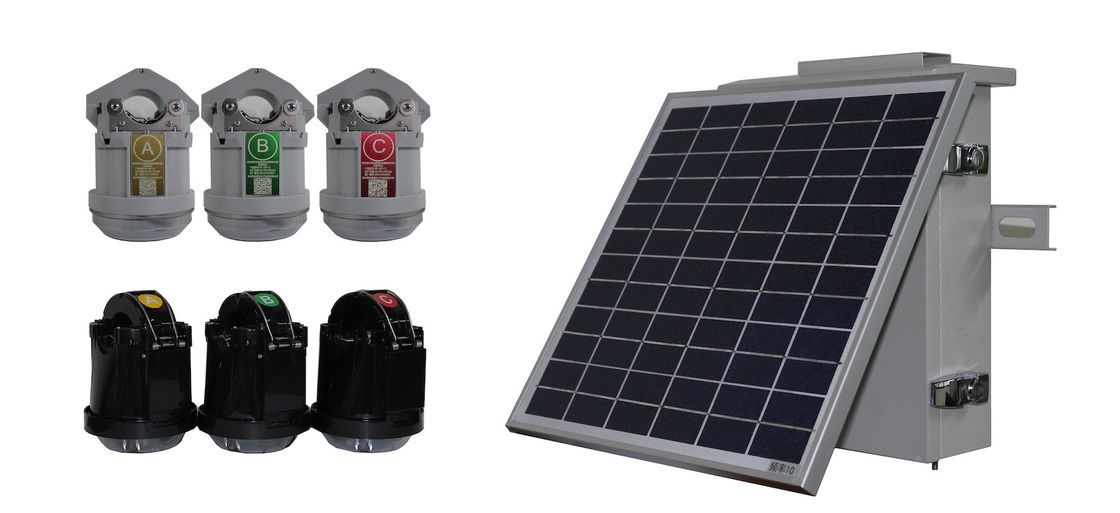

Line Self Powered Intelligent Gird Electrical Fault Indicator 35KV
perkenalan produk
Indikator kesalahan mengacu pada perangkat yang dipasang pada saluran listrik (saluran udara, kabel dan busbar) untuk menunjukkan arus gangguan.Kebanyakan indikator gangguan hanya dapat membedakan dan menunjukkan gangguan hubung singkat dengan mendeteksi karakteristik arus hubung singkat.
Pengeditan fungsi
(1) Indikasi kesalahan: putih ketika saluran berjalan normal, dan jendela menjadi merah ketika terjadi kesalahan.
(2) Operasi on-line: Dapat dipasang langsung di saluran listrik, dan dapat dioperasikan di luar ruangan dengan listrik untuk waktu yang lama tanpa pemeliharaan tenaga kerja.
(3) Reset otomatis: Ketika terjadi gangguan hubung singkat di saluran, itu akan memulai waktu dan secara otomatis mengatur ulang sesuai dengan waktu reset yang dipilih.
(4) Berbagai jenis: tipe overhead, tipe kabel, tipe busbar, dll.
(5) Pemuatan dan pembongkaran langsung: Saat saluran dalam operasi normal, saluran dapat dipasang dan dibongkar dengan daya (kecuali untuk jenis busbar).
Teknologi indikator kesalahan itu sendiri sangat matang, dan sering digunakan di lemari sakelar tegangan menengah dan rendah.Awalnya tipe mekanis sederhana, dan sekarang telah berkembang menjadi tipe elektronik mekanis.
Perusahaan
Tanggung jawab: Riset produksi dan pengembangan Sakelar MV & LV, VCB luar ruangan & dalam ruangan, terminal distribusi daya (DTU, FTU).
Tahun didirikan: 10-Juni-2009
Modal terdaftar: RMB102.000.000 (USD 15.000.000)
Lisensi Perusahaan: 91410104689749184A
Area bengkel manufaktur: 20.000 meter persegi
Sifat perusahaan: perusahaan swasta
Jumlah Karyawan: 180
Insinyur senior: 20-30
Volume penjualan tahunan pada 2019: RMB200.000.000 (USD 26.000.000)
Parameter Teknis
| Barang |
Parameter |
|
Aplikasi
|
Tegangan |
6 ～ 35kV |
| Metode pentanahan netral |
Berbagai metode pentanahan tersedia |
| Jenis kabel |
Insulasi di atas kepala dan kabel telanjang 35mm² ～ 300mm² |
|
Catu daya unit koleksi
|
Kekuatan utama |
PT / CT |
| Daya cadangan |
Baterai yang dapat diisi ulang: Baterai lithium iron phosphate atau timbal-asam koloid tergantung pada kebutuhan.
Semua desain perangkat keras kompatibel untuk keduanya.
|
|
Catu daya unit akuisisi
|
Kekuatan utama |
Line self-powered (5A operasi fungsi penuh) |
| Daya cadangan |
Baterai lithium sekali pakai 3.6V, 8.5Ah |
| Waktu durasi baterai superkapasitor> 12 jam |
| Disipasi daya statis |
Unit akuisisi |
≤40uA |
| Unit koleksi |
≤0.2VA |
| Akurasi telemetri |
Arus |
0 ～ 200A, akurasi pengukuran: ± 2A
200A ～ 600A, akurasi pengukuran: ± 1%
|
| Frekuensi pengambilan sampel |
4096Hz |
| Deteksi kesalahan |
Jenis kesalahan yang dapat dikenali |
Sirkuit pendek antar fase, berbagai pentanahan satu fase |
| Kesalahan sesaat dan kesalahan permanen |
| Pengakuan waktu pengenalan minimum |
0,2 dtk |
|
Indikasi status garis
|
Indikasi |
LED terang |
| Waktu berkedip setelah pemadaman |
＞ 2000j |
| Metode reset kesalahan |
Reset otomatis berjangka waktu dapat diatur dari 1 hingga 48 jam |
| Power-on reset otomatis dan reset manual jarak jauh |
|
Komunikasi lokal
|
Pita frekuensi |
430 ～ 480MHz |
| Media komunikasi |
Serat optik plastik |
| Jarak komunikasi |
＞ 20m |
| Peralatan mekanis |
Bobot |
＜ 2kg |
| Tingkat perlindungan |
Unit akuisisi IPX7 ； Unit koleksi IPX5 |
| Lingkungan kerja |
Suhu |
-40 ℃ ～ 70 ℃ 10% ~ |
| Kelembaban |
100% |
| Kehidupan pelayanan |
Pengoperasian |
＞ 8 tahun |
| Waktu bebas kegagalan (rata-rata) |
MTBF≥70000h
|
