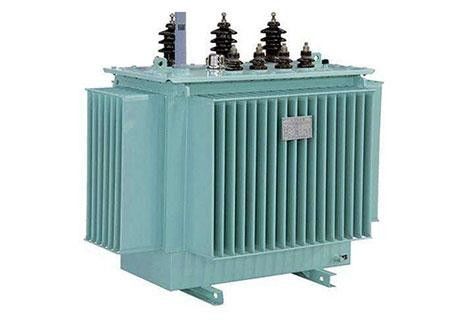

S11 10 / 0.4KV Oil Type Power Transformer GB / T25446 Standar
perkenalan produk
Jenis ini adalah kombinasi dari penelitian perusahaan kami dan penerapan bahan baru dan proses baru, inovasi independen dan pengenalan teknologi, dan melalui pengoptimalan dan desain inovatif dari inti dan struktur kumparan, untuk mencapai tujuan mengurangi kehilangan dan kebisingan tanpa beban. .Produk yang dikembangkan secara mandiri.
Dibandingkan dengan standar nasional JB / T10088-2004 saat ini, tingkat kebisingan telah turun rata-rata 20%, dan tingkat kinerja produk telah mencapai tingkat mahir dalam negeri.
Standar Produk
GB1094.1-2013 Aturan umum untuk transformator daya
GB1094.2-2013 Kenaikan Suhu Transformator Daya
GB1094.3-2003 Tingkat Isolasi dan Uji Isolasi Transformator Daya
GB1094.5-2008 Trafo daya tahan terhadap korsleting
GB / T1094.10-2003 Transformator daya - Bagian 10: Penentuan tingkat suara
GB / T25446-2010 Parameter dan persyaratan teknis transformator distribusi inti amorf yang terendam minyak
Kondisi
1. Kondisi lingkungan normal: Ketinggian tidak melebihi 1000m;
2. Suhu lingkungan tertinggi +40 ° C, terendah -25 ° C;
3. Kondisi untuk lingkungan khusus: Ketinggian lebih dari 1000m;
4. Suhu lingkungan tertinggi +40 ° C, terendah -45 ° C.(Deskripsi mendetail saat memesan);
5. Lokasi instalasi: tidak ada gas korosif, tidak ada lingkungan kotoran yang jelas;
Catatan: Sesuai dengan ketentuan yang disepakati, untuk menyediakan produk dengan ketentuan penggunaan khusus kepada pengguna.
Perusahaan
Tanggung jawab: Riset produksi dan pengembangan Sakelar MV & LV, VCB luar ruangan & dalam ruangan, terminal distribusi daya (DTU, FTU).
Tahun didirikan: 10-Juni-2009
Modal terdaftar: RMB102.000.000 (USD 15.000.000)
Lisensi Perusahaan: 91410104689749184A
Area bengkel manufaktur: 20.000 meter persegi
Sifat perusahaan: perusahaan swasta
Jumlah Karyawan: 180
Insinyur senior: 20-30
Volume penjualan tahunan pada 2019: RMB200.000.000 (USD 26.000.000)
10KV-S11 Minyak Transformer mdalam data teknis
Kapasitas yang ternilai
(KVA) |
Tinggi
tegangan
(KV) |
Penyadapan
Jarak |
Rendah
tegangan
(KV) |
Frekuensi
(Hz) |
Koneksi
Simbol |
Kehilangan tanpa beban
(W) |
kehilangan beban
(W) |
Tanpa Beban Saat Ini
(%) |
Tingkat kebisingan
(dB) |
Sirkuit pendek
impedansi (%) |
Mengukur
A x B
(mm x mm) |
Ukuran
L * W * H (mm) |
Berat (KG) |
| 30 |
6
6.3
6.6
10
10.5
11 |
± 5%
± 2X 2. 5% |
0.4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2.3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2.0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1.9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1.8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1.6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1.5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1.4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1.4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1.3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1.2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1.1 |
54 |
4.5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1.0 |
57 |
820 |
1740X1255X1400 |
21.00 |
| 1000 |
1150 |
10300 |
1.0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0.9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0.8 |
59 |
820 |
1960X1415X1700 |
3430
|
