Umum

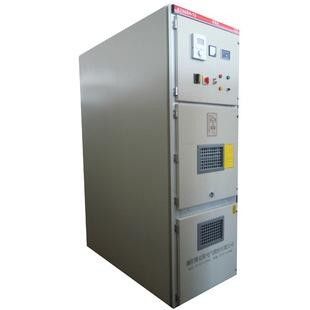

KYN28 indoor metal-clad switchgear adalah perangkat distribusi daya lengkap untuk 3,6 ~ 24kV, 3-fase AC50 / 60Hz, sistem single-bus dan single-bus sectionalized. Ini terutama digunakan untuk transmisi daya generator menengah / kecil di pembangkit listrik; penerimaan daya, transmisi untuk gardu induk dalam distribusi daya dan sistem tenaga pabrik, tambang dan perusahaan, dan memulai motor tegangan tinggi besar, dll., untuk mengontrol, melindungi, dan memantau sistem. Switchgear memenuhi IEC, GB3906-91 Selain digunakan dengan pemutus sirkuit vakum VS1 domestik, ini juga dapat digunakan dengan VD4 dari ABB, 3AH5 dari ZN65A domestik Siemens, dan VB2 dari GE, dll., Ini benar-benar perangkat distribusi daya dengan kinerja yang baik.
Untuk memenuhi persyaratan pemasangan di dinding dan pemeliharaan ujung depan, switchgear dilengkapi dengan trafo arus khusus, sehingga operator dapat memelihara dan memeriksanya di depan bilik.
Lingkungan layanan
1. Suhu udara: -25 ℃ ~ + 40 ℃
2. Kelembaban: Rata-rata bulanan 95%;Rata-rata harian 90%.
3. Ketinggian 2500m
4. Udara ambien tampaknya tidak tercemar oleh gas korosif dan mudah terbakar, uap dll.
5. Tidak ada goyangan kekerasan yang sering terjadi
Parameter kabinet
Struktur kabinet terbuat dari lembaran berlapis aluminium-seng, yang dibaut dan diproses dengan peralatan mesin CNC menggunakan beberapa proses pembengkokan;
Semua operasi dilakukan dengan pintu lemari tertutup;
Tingkat perlindungannya tinggi, yang dapat mencegah intrusi puing-puing dan serangga hama;
Penguncian "lima pencegahan" yang sederhana dan efektif untuk mencegah misoperation;
Dapat dilengkapi dengan pemutus sirkuit vakum VS1 dan VD4;
Sangat mudah untuk mengganti pemutus sirkuit, dan pertukaran gerobak tangan bagus;
Pemasangan dinding yang andal dan perawatan depan kabinet mengurangi ruang lantai;
Ruang kabel memiliki ruang yang cukup dan dapat menghubungkan beberapa kabel;
Ruang pemutus sirkuit dan ruang kabel dapat dilengkapi dengan pemanas masing-masing untuk mencegah kondensasi dan korosi.
Data teknis
| Tidak. |
Barang |
Satuan |
Parameter |
| 1 |
Tegangan terukur |
kV |
3,6 ~ 24 |
| 2 |
Frekuensi yang dinilai |
Hz |
50/60 |
| 3 |
Nilai saat ini |
SEBUAH
|
630,1250,1600,2000,2500,3150,4000 |
|
4
|
Cabang busbar Nilai arus |
|
630,1250,1600,2000,2500,3150,4000
|
|
5
|
Busbar utama Arus terukur |
|
630,1250,1600,2000,2500,3150,4000
|
|
6
|
Frekuensi daya 1 menit menahan tegangan |
basah |
KV
|
38 |
50/60 |
| |
|
kering
|
|
48
|
60/65
|
|
7
|
Impuls petir menahan tegangan |
kV
|
75
|
95/125
|
|
8
|
Nilai arus pemutusan hubung singkat (puncak) |
KA
|
40/50/63/80/100
|
|
9
|
Waktu singkat menahan arus (4s) |
|
20/25 / 31.5 / 40
|
| 10 |
Jenis perlindungan |
|
IP4X untuk perumahan |
