Rating Tegangan: AC 380V
Peringkat tegangan isolasi: AC 660V
Frekuensi: 50/60 Hz
Peringkat saat ini: ≤800A
Toleransi jangka pendek kemampuan arus cabul: 10KA
Kekuatan Dielektrik: 2500/1 menit
Bahan: baja tahan karat (SUS 304) / pelat canai dingin / lembaran galvanis (GI)
Ketebalan: 1.0mm-3.0mm
Aplikasi: Transmisi dan Distribusi Tenaga Listrik.
Gelar perlindungan: IP30
Buka arah: Sudut bukaan sama dengan atau lebih besar dari 135 °
Standar dan sertifikat: GB7251.1-2005 ISO9001 CE / ISO / CCC / IEC 60439-1
Termasuk Ammeter, voltmeter
Parameter Teknologi
| Deskripsi |
Satuan |
parameter |
| Tegangan rating dari sirkuit utama |
V. |
Di bawah 500V AV |
| Tegangan pengenal sirkuit bantu |
V. |
AC 220V 380V |
| Frekuensi penilaian |
Hz |
50 |
| Peringkat tegangan isolasi |
V. |
660 |
| Peringkat saat ini |
SEBUAH |
≤800 |
Lingkungan kerja:
1. Suhu: -5 ~ + 40 ℃, dan rata-rata dalam 24 jam kurang dari + 35 ℃.
2. Ketinggian: tidak lebih dari 2000m.
3. Suhu udara sekitar, tidak lebih dari 40 ℃;pada suhu yang lebih rendah dapat memiliki kelembaban relatif yang lebih tinggi (misalnya: + 20 pada 90%), dengan mempertimbangkan perubahan suhu memungkinkan pembentukan kondensasi sedang.
4. Pemasangan peralatan dan kemiringan vertikal tidak boleh melebihi 5 °
5. Peralatan harus dipasang jika tidak ada getaran yang parah, bebas guncangan, dan tempat yang bebas korosi
6. Catatan: Lebih dari kondisi di atas dapat dinegosiasikan dengan perusahaan.
Menggunakan:

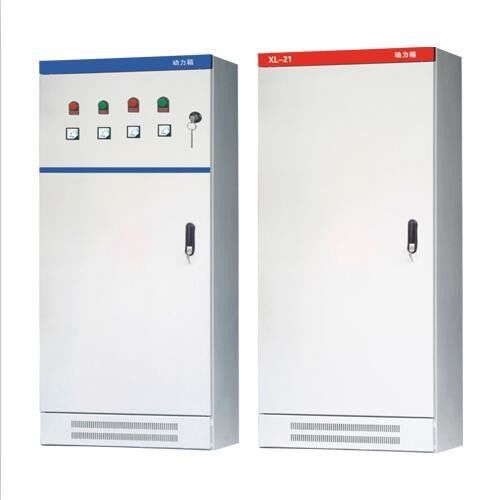

Kabinet listrik tertutup logam tegangan rendah XL-21 cocok untuk sistem 3-fasa 3-kawat, 3-fasa 4-kawat, dan 3-fasa 5-kawat dengan tegangan AC kurang dari 500V dalam pembangkit listrik dan industri dan pertambangan.Untuk penerangan dan distribusi listrik.Kabinet XL-21 LV memiliki karakteristik skema distribusi daya yang fleksibel, kombinasi yang nyaman, kepraktisan yang kuat, dan struktur baru.
Fitur:
1. Kinerja listrik utama sepenuhnya sesuai dengan persyaratan IEC60439-1 dan GB7251.1;
2. Sirkuit tambahan memiliki fungsi kontrol lokal, jarak jauh, otomatis, dan sakelar kontrol lokal dan jarak jauh, dan kontaktor dapat memanaskan relai untuk perlindungan;
3. Sakelar utama penerima daya memiliki opsional tripping instan dan perlindungan tersandung termal-magnetik.Untuk bekerja sama dengan sakelar utama tingkat berikutnya, perlindungan seketika dibatalkan, menghindari tersandung berlebih, dan memiliki fungsi berputar sendiri, operasi manual dan peralihan otomatis;
4. Sakelar utama dari sirkuit pengumpan memiliki perlindungan tersandung seketika dan tersandung termal-magnetis.Ketika pengguna membutuhkannya, proteksi kebocoran dapat dipasang;
5. Sirkuit kontrol motor memiliki korsleting sesaat, beban berlebih, pelepasan tegangan rendah, dan perlindungan kegagalan fase.
Dimensi Keseluruhan:
Program SLD:
