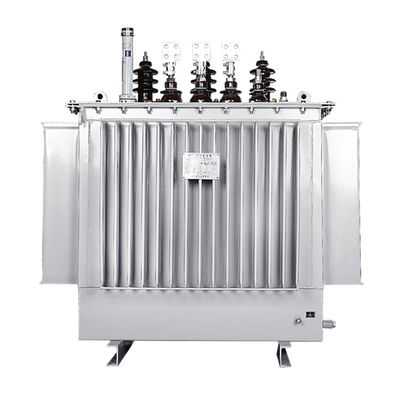

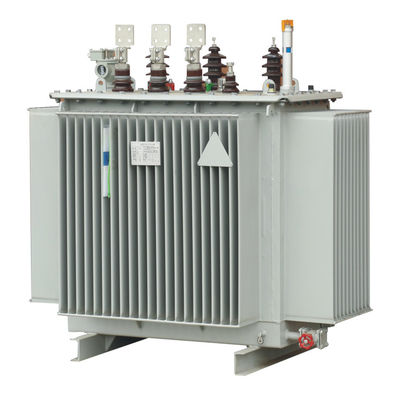

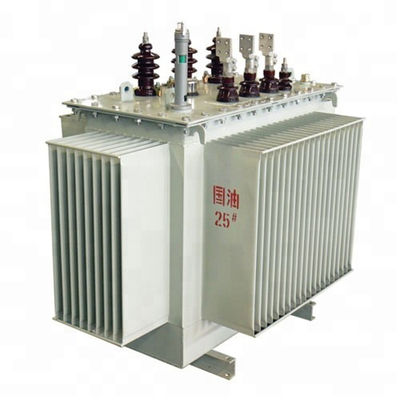

S14-M Oil Iron Core Transformer 1600KVA Trafo Tenaga Listrik

S14-M Oil Iron Core Transformer 1600KVA Trafo Tenaga Listrik

S11 / S13 / 14-M Oil-Immersed Transformer ISO IEC GB 10KV 30-1600KVA 50Hz inti besi jenis minyak

perkenalan produk

Standar Produk

GB1094.1-2013 Aturan umum untuk transformator daya
GB1094.2-2013 Kenaikan Suhu Transformator Daya
GB1094.3-2003 Tingkat Isolasi dan Uji Isolasi Transformator Daya
GB1094.5-2008 Trafo daya tahan terhadap korsleting
GB / T1094.10-2003 Transformator daya - Bagian 10: Penentuan tingkat suara
GB / T25446-2010 Parameter dan persyaratan teknis transformator distribusi inti amorf yang terendam minyak

Kondisi

1. Kondisi lingkungan normal: Ketinggian tidak melebihi 1000m;
2. Suhu lingkungan tertinggi +40 ° C, terendah -25 ° C;
3. Kondisi untuk lingkungan khusus: Ketinggian lebih dari 1000m;
4. Suhu lingkungan tertinggi +40 ° C, terendah -45 ° C.(Deskripsi mendetail saat memesan);
5. Lokasi instalasi: tidak ada gas korosif, tidak ada lingkungan kotoran yang jelas;
Catatan: Sesuai dengan ketentuan yang disepakati, untuk menyediakan produk dengan ketentuan penggunaan khusus kepada pengguna.

Data teknis utama 10KV-S11 Oil Transformer

10KV-S13 / 14 Data teknis utama Oil Transformer

Fitur Struktural

Inti besi: Bahan magnet inti besi menggunakan paduan amorf.Karena paduan amorf tidak memiliki struktur kristal dan memiliki karakteristik magnet yang lembut, area loop histeresis sangat sempit, magnetisasi
daya kecil, resistivitas listrik tinggi, dan rugi arus eddy kecil, sehingga rugi tanpa beban dan arus tanpa beban trafo yang terbuat dari bahan ini digunakan.sangat rendah.Inti terdiri dari empat kerangka inti terpisah di bidang yang sama
untuk membentuk tipe tiga fase lima kolom.Ini harus dianil, dan harus memiliki sambungan penghalang silang dengan bentuk penampang persegi panjang.

Gulungan:Selain menggunakan belitan tegangan rendah (160kVA atau kurang) dengan konduktor tembaga, struktur silinder yang terbuat dari kertas tembaga umumnya digunakan;belitan tegangan tinggi menggunakan struktur silinder berlapis-lapis untuk menyeimbangkan distribusi ampere belitan dan kebocoran fluks magnet.Gulungan tegangan tinggi dan tegangan rendah digabungkan dengan perangkat tegangan kawat untuk membentuk gulungan persegi panjang, dan gulungan dipadatkan dengan menekan dan membentuk panas untuk meningkatkan kekuatan mekanik gulungan dan kemampuan untuk menahan korsleting.

Tangki minyak:Ini mengadopsi struktur bergelombang penyegelan penuh dan bebas perawatan yang indah.Melalui teknologi produksi tangki minyak canggih, ia mengalami tekanan ...
